比較的あったかい週でしたが、今朝も結構暖かいのですが、週末は巨大な寒波が来ているとかで、温度が下がっるとか。ずっと寒いのも困るけど、温度差が激しいとなんか体調を崩しそうですね。

今週もちょっと新しいことにチャレンジをしまして、i-constructionの一環で「TS(トータルステーション)による出来形管理(ノンプリズム)」をやってみました。

これ何ぞや?と思われるかもしれませんが、通常のTS出来形管理は、各断面を計測するのですが、ノンプリズムで計測できるTS(トータルステーション)で面データを1m2に1か所以上計測して3Dで出来形管理をするという2018-3月に要領が出たものです。

通常地上型レーザースキャナーで行うことが多いでしょうが、こんな要領が出ていたので、オイラが持っているTSでチャレンジしてみました。


まずはTSの精度検査から。事前にプリズム計測した場合とノンプリズムで計測した精度を出すことに。測量器を検査するところに聞いたら

「ノンプリズムの検査することはないです。」

と言われ自分でやるしかないのですね。

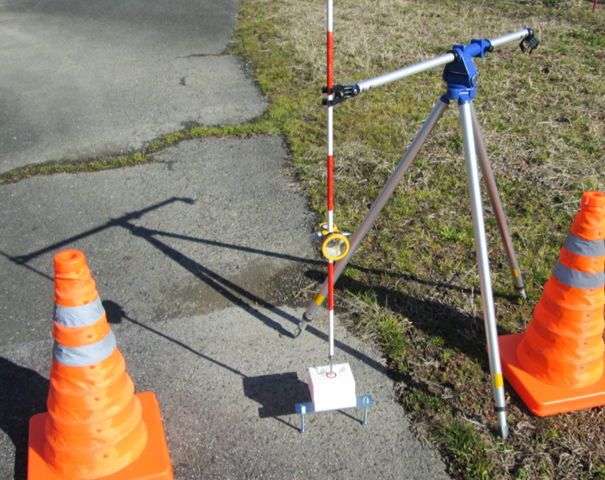

でもノンプリズムで計測する際は”壁”が必要。でもプリズムで計測する際はピンポールを立てる”床”が必要。でも同じ点を当たらないといけないので、またつまらないものを作ってみました。




image image

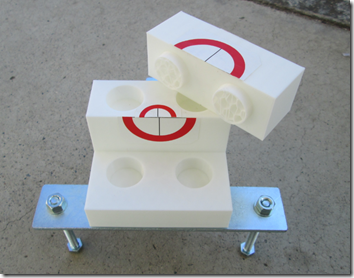

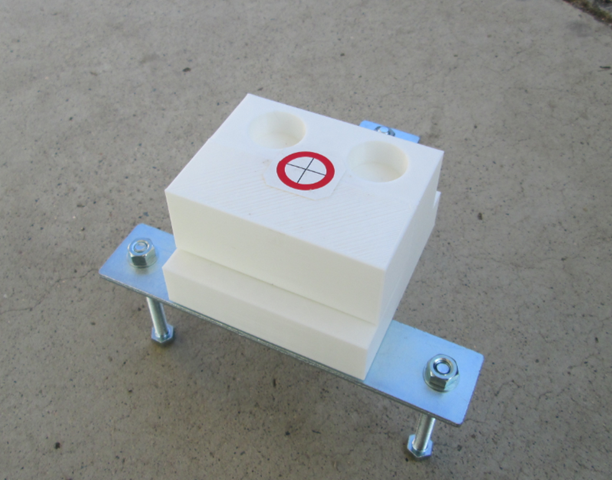

3Dプリンターで壁と床が変化するターゲットを作ってみました。




TSを座標形式で計測しましたが、50m離れていてもXYZが1〜3mm程度の誤差でしたが、要領では20mmまでOK。

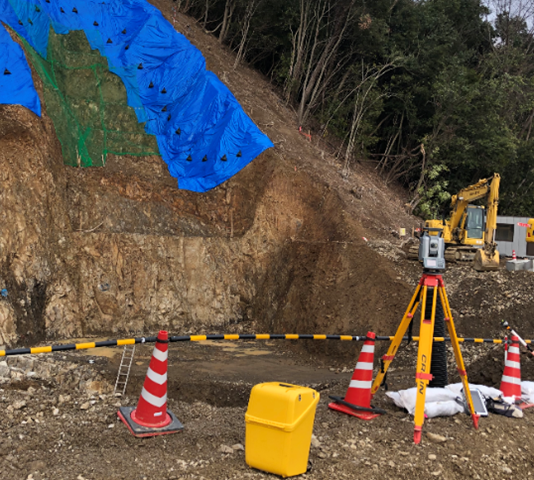

TSは範囲をしてしたら、自動で計測するのですが・・・・やはりLS(レーザースキャナー)に比べてとんでもなく遅い。便利なのは時たまプリズム計測するのが同じ機械であることで切り替え時間がいらないことぐらいかな。(保険でUAVでも計測はしていますけど:笑)

念のため50cm×50cmに1か所を計測しておきましたが、三角サーフェスがうまくできるか不安ですね。今週末に解析です。
