10月になってしまいました。雨の多かった今年は・・・キノコが多いですね。(笑)

キノコの煮物にキノコの汁。そろそろ飽きてきた。(苦笑)


以前から携帯はAndroid機を使っていたのですが、この夏より息子のiphoneにSIMのみを入れ替えて、使っています。先月末には大きなiOS12へのアップデートがあり、ちょっとおもしろいアプリが追加されましたので、試してみました。


image このマークの  ”計測”


起動して目標物に向けて2点間指示すると距離が測れるものです。

土木でもAR(拡張現実)が注目を浴びていますが、以前から家具や電化製品などスマホのアプリでカメラを部屋に向け撮影準備をすると、そこに家電を配置できるものはありましたね。

でも家電・家具を買わないとそんなアプリは必要ないのですが、今回は簡単に距離・寸法が測れるとあって、ちょっと試してみました。

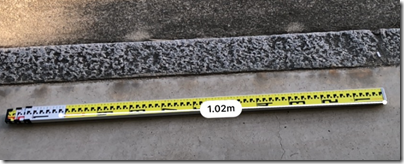

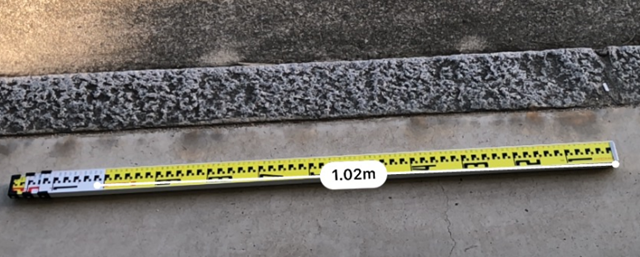

スタッフで測ってみますと・・・なかなか良いではありませんか。 大きくコントラストが違うところは、自動で単点を取得して、ちょこっとスマホに振動が来ます。

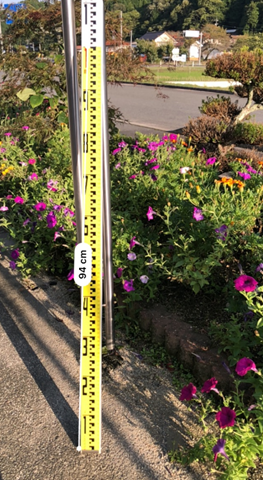

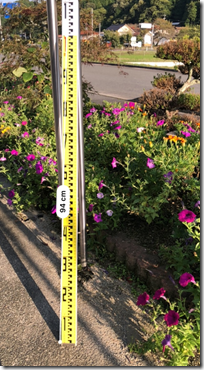

縦で計測してみました。 ちょっと誤差が出ていますね。

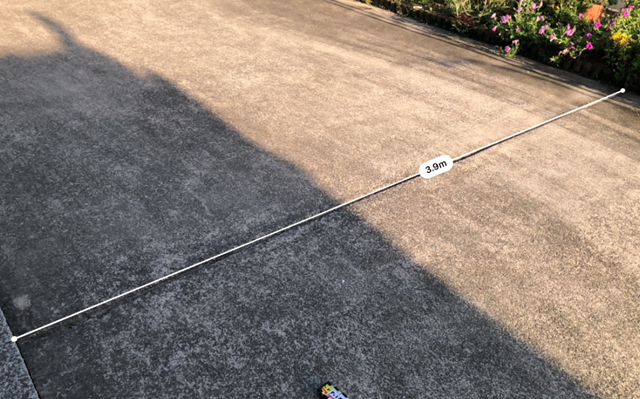

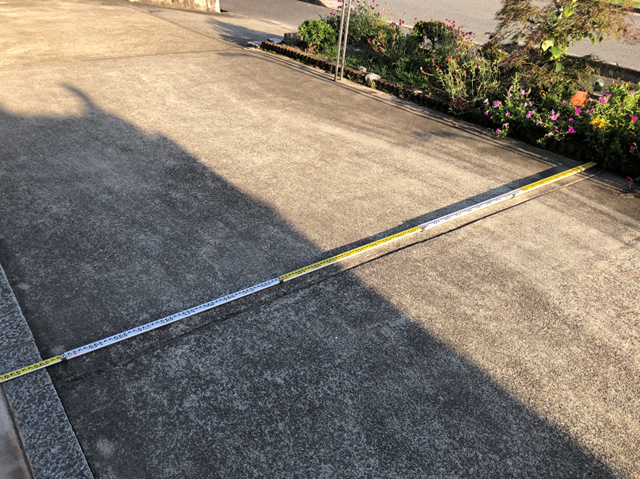

コンクリートの目地を計測してみました。 寸法は L=3.9m

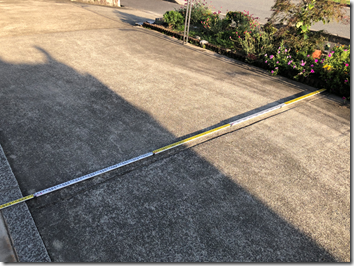

確認してみますと・・・・ L=4.15m  花で影があったせいなのか誤差が大きいですね。


image image

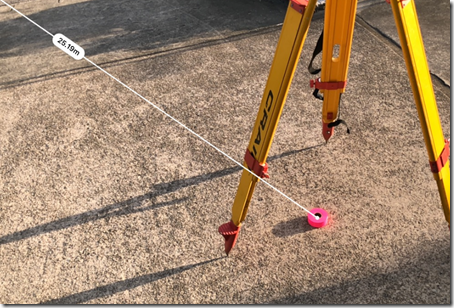

と、まあ、このあたりで実験を終えると一般の人でもできる範囲ですので、土木ではもっと長い距離を測ることが多いので、トータルステーションでも実験してみました。


田んぼの真ん中には、カラーコーンを置いて目標物にしています。

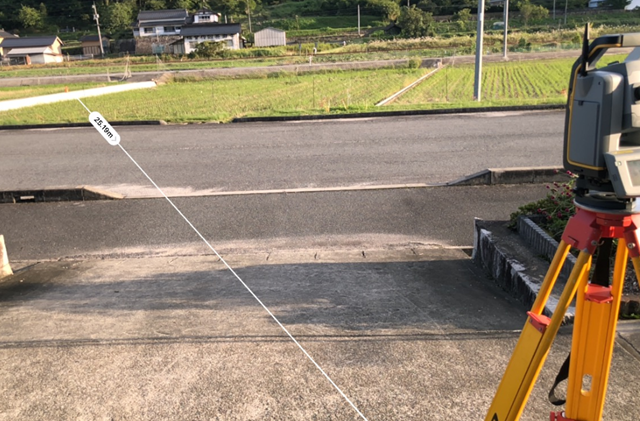

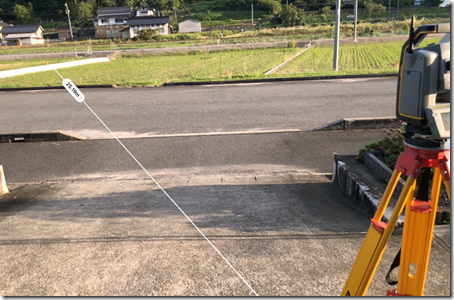

距離は L=25.19m

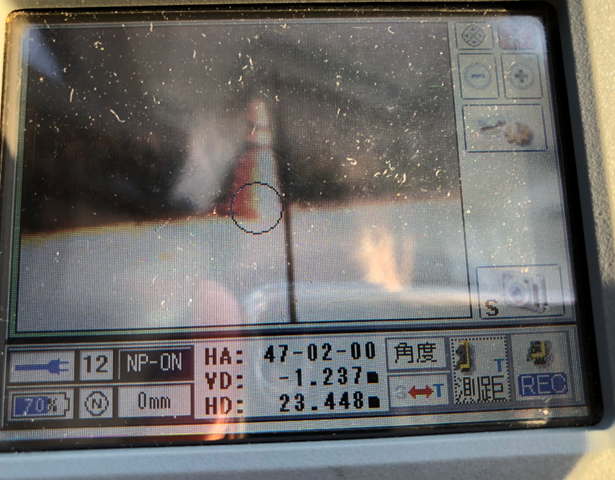

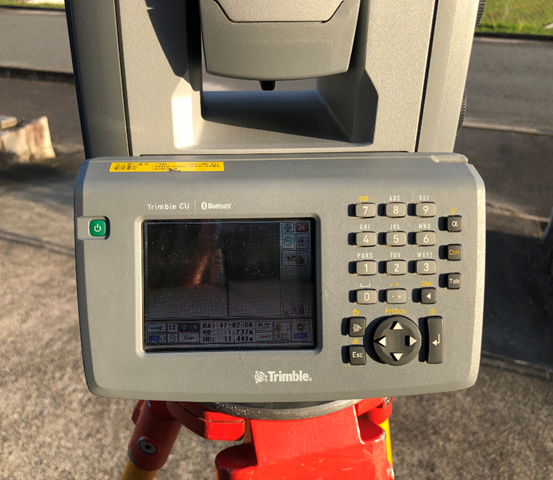

で、TSで計測してみますと・・・

image  image


L=23.448m    誤差 1.7m


まあ、こんなものですかね。


距離を測り始めるには、ARアプリが自動認識してくれないとだめなのですが、このピンクテープではなかなか反応してくれませんでしたね。それと始点は ”近場” で。それから遠方に”終点”を指示しないと測れませんでしたね。

今後、土砂など山積みにしているところにスマホで写真を撮ると、土量を計算するものが出るでしょう。またAR機能を使って、測量器も基準点を使わなくても計測できも物も出てきます。(測量器にたくさんカメラが付いていて、測量器を移動すると、X=〇〇m、Y=〇〇m移動と自分で判断してくれます)


おそろしい時代になってきました。

新しいアイテム ipad

先月末は”納期期日”に追われる週になっていまして、ギリギリで・・・・間に合いませんでした。

「ギリギリで間に合わない」って変な日本語ですが、データの共同作成の仕事を受けていまして、メールでやり取りしながら仕事を進めていたものの外回りの仕事やら、夜間でのメールやり取りで時間が過ぎてしまいOUTとなってしまいました。(泣) 一人でやっている仕事は時間をかければどうにかやれますが、キャッチボール形式ではお互いの時間調整やお互いの納期も大切だと痛感させていただきました。


そんなドタバタしている中にも”遊び心”?を忘れず、武器を買ってしまいました。


2011年に”ipad 2”を買って早5年。ios(AppleのOS)もどんどん上がって今年でios10になり、ipad2はios9でバージョンアップも終了となりました。

それ以前に画面表示や動きが非常に重たくて、以前にみたいに外でのお仕事には使っていませんでした。でも5年使えば十分でしょう。(まずは自分を正当化!!)


今回は ipad mini4 が先月から15%ぐらい安くなりましたので、情報を入れる手段としてアイテムを増やしました。新機種が出るかなーと思っていましたが、”来年春まで出ないであろう”とオイラの”読み”で今の購入になりました。

使用した感想は・・・「軽い!」 ipad2が610gでしたが、これは300g。半分ですね。


スマホの画面サイズは16:9なのですが、ipadは4:3なので、文字を見るにも比較的楽なので、これがipadにこだわる一つの理由ですね。


この週末には測量できるアプリを入れてみました。


image   image

その場で緯度経度を座標で表示してくれる「平面直角座標」を。民間の平板測量をするときには2点の座標を調べて”真北”を決めるのに便利ですね。


そして軌跡を記録してくれる”GPSロガー”は、いろんなアプリが出ていますが今回はこれを選んでみました。

image  image

細かな設定ができる様でしたので「ZweiteGPS」を使ってみることにしました。


後日以前のように、GPS性能をテストしてみることにしましょう。
SONYスマホのAndoroidアプリ VS appleのiosアプリ

昔よりどれだけ性能が上がっているか楽しみです。
