マシンコントロール機

先週から車の移動が多く1週間で1500ｋｍ超走っていました。運転のお仕事ならこのぐらい当たり前なのですが、オイラは現地に行ってからの仕事ですからね。あくまで”移動”ですからね〜。幸いにも先月に車の足回りを直していたので、安定して走れました。　そして気持ちよく走れましたので・・・・眠くなりPAなどで仮眠をしていました。（笑）

今月に入り3次元データの仕上げに入って、今週納品出来てちょっとひと段落しました。



バックホウに入れるデータを仕上げたのですが、現場に機械が入るということで、きちんとデータが出来ているか確かめに行ってきました。

今回はインターチェンジを丸ごと土工部分を3次元にしていまして、このバックホウが現場のどこに行っても丁張無しで掘削・盛土が出来るようになる予定です。

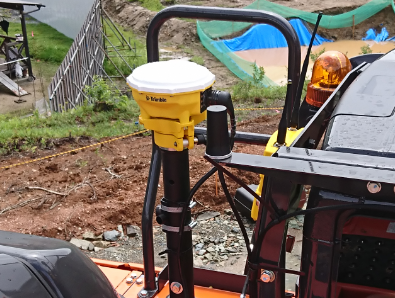

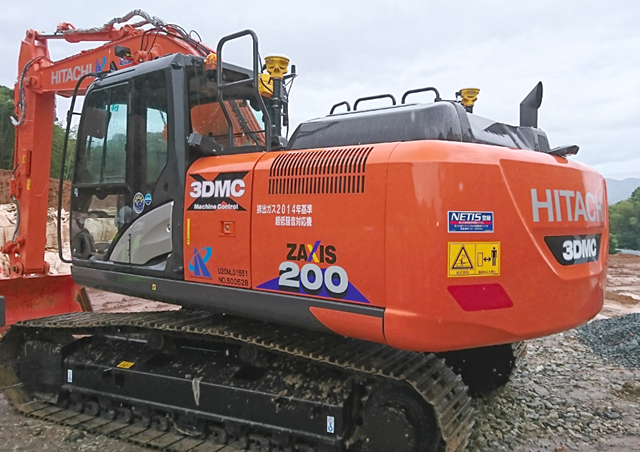

GPS（GNSS)付の最新のバックホウですが、掘削断面を表示する画面も大きく、OSもAndroidに替わって、まるで大きな”スマホ”的な取扱いになっています。

　　

　

昔はWindows CE だったせいか、大きなデータが入らなかったのですが、サクサクっていうわけはいかないでも、良さそうでした。

測量器メーカーの「Trimble」製と「Topcon」製の2種類がありますが、これは前者のメーカー製です。

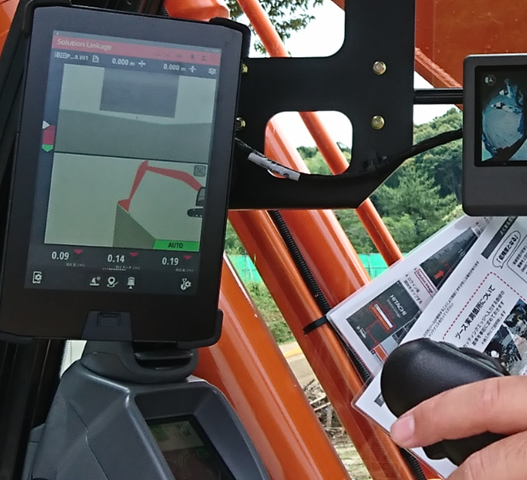

モニターには3次元データが表示され、設計断面とバックホウやバケット位置が表示してくれますので、基本丁張無しでも仕事ができる代物です。

試しに現場にかけてある丁張とチェック。

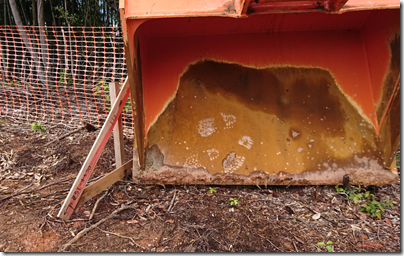

このバックホウは”マシンコントロール”なので、自動で法面の角度に合わせてくれます。バケットを2つの丁張の間へ置いて、2つの丁張をにらんでみると・・・ぴったりと。

高さチェックのため、横丁張に爪先を合わせてみますと・・・１ｃｍもずれていませんでしたね。

バックホウの形をした測量器ですね。（笑）

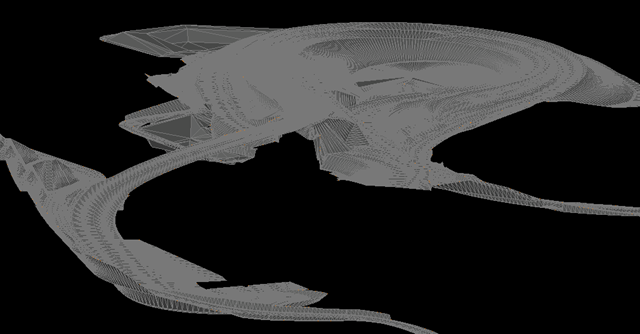

今回は道路部分だけでなくそれに付属する沈砂池なども3次元で作成してみました。現在このガイダンスなどに入れる3次元作成ソフトでは、路線ごとの3次元データを作成してデータを切り替えながら作業するのですが、オイラは違うあるPCソフトを使い1つのデータにする方法を見つけました。（とてもマニアックな方法ですけど）

さて、6月も終わってしまうので、次のお仕事の準備に入ることにしましょう。

重機操作のデータを作る

今週はあれこれしていますともう週末になってしまいました。

今週もいろいろと動きましたが、大物物件の電子納品を完了させたので、ホッとしている朝ですが、宿題はまだ数個あるので今月中に片付けたいと思考中。


（納品はＤＶＤ42枚にも）

週中には、次なる仕事も考えて、ある講習会に参加してきました。ニコン・Trimble の講習会ですがブルドーザーやバックホウをコントロールするマシンコントロール・マシンガイダンス技術の３Ｄデータを作る講習でした。

オイラは2年前からこの手のデータを作成していますが、今回はＧＰＳデータの補足、補正の方法も1日かけて習ってきました。まあ、「３Ｄデータを作ってください」という仕事が来ないとこの技術を使うことはないのですが、便利なものは機器が高くても普及するもの。オイラはそう睨んでいます。

当日ちょっとした疑問というか意見の食い違いが。 メーカの人と話をした際にこの３Ｄのデータを作るとき掘削・盛土に関して平面座標と高さの関係がよくわかっていないこと。

これまでの現場での現状を説明してもピンと来てもらえなかったことですね。つまり現場で丁張りをかけれる人でないとこの３Ｄデータを作成した際にミスをやりかねないかなと思いました。もちろん土木人でない人もツボをしっかりと押さえておけば問題ないのですが重機の動き・土質を知ってくことも重要ですね。

さてシルバーウィークとやらが近づいていますが、自宅警備隊になる感じですね。

マシンガイダンスの３Dデータ作成

先週はあれこれ溜まっていた内業を片付けて行っていました。

それなりに仕事は進んだものの、難関のお仕事が今なお進行中になっています。

ちょいと「愚痴兼このような事が起こっていますよ」という投稿です。


最近バックホウやグレーダなどをGPSや自動追尾でコントロール・ガイダンスを行うシステムが出ています。それを使うにはもちろんそれ専用の機械や機器の設定が必要になりますが、それをどのように動かすかという”３Dのモデリングデータ”が必要となってくるわけです。


それが作れるというソフトは”TSを用いた出来形管理”が作れるソフトで出来ますということになっていますが・・・・まず完全なデータを作るには難しいでしょうね。オイラも何現場を作っていますが、不整合や、完全に作るには大変な労力が必要になってきます。

設計横断図から元データを作成する”TSを用いた出来形管理”ソフト。

通常設計横断データは、通常20ｍピッチ（上の絵で白の破線部分）のみ横断図があります。

この現場でバックホウのマシンガイダンス（MG）を使って工事をすることになるとこの20ｍピッチの横断図のみでは丁張無しで施工することができません。

それは変化点での横断図が欠損しているからです。

ちなみにこの100ｍ区間で３Dデータを作成しようとすると、あと何断面あればよいのでしょうか？

緑色線で描いた箇所が断面変化がある為、横断図が必要となります。

となると大変な労力が必要となってくるわけなんですよ。今まではバックホウのオペレータさんが丁張を睨んでこの部分解読していましたが機械はそんな”ファジー”な部分は考えてくれませんのでね。（笑）

そして最大の問題は”路線が数本あると、個別にデータを作り現場のバックホウでは、路線ごとにデータを切り替えていく必要があるのです。



ちなみにオレンジの線で囲まれて２つありますが、これがそれぞれの路線で作られたデータ。

しかし下記のように空白の部分や重複している箇所があるのです。

空白の部分は基本的にバックホウは切土・盛土の指示はしてくれません。そして重複箇所。

そして重複箇所。２つの路線の整合が取れていないとデータは作れません。


と、本日言いたかったことは、２Dで使うために部分ごとに作ってある横断図では３Dを作るのは難しい。（出来ないとは言いません）
でもあっさりと元データを３Dで作成して、２Dで見るために横断図を作る流れの方が理想的ですよね。そしてその３Dデータは、施工会社へ渡されれば・・・なんとMGのデータは発注者より貸与してもらえるようになります。でも必ず施工業者もチェックをしなければならないので”TSを用いた出来形管理”などで現場をチェックする必要があります。

以上はオイラの持論であって、正解ということではありません。これからソフト開発や発注者の意向などでどのように変わるか分かりませんが３Dデータの運用が必要となる時となりました。
