最近土木・建築には3D(3次元)CADの進化が加速しているように感じています。
ここ年々かで3Dの話は上がってきていましたが、いまひとつ進化・活用が少なかったかと思われます。
その3D化にも活用としては色々とあるかもしれませんが、大きく分けて2種類かと。

1、モデリングをして図面(絵)を作り、完成イメージを調べるため

2、3Dデータを使用して資材など数量を算出するため

かと思われます。
どちらも一昔は難しいものと思われていましたが、最近はCADの進化やフリーソフトでだれでも高価なCADを手に入れることができるようになり、3D化が加速していますね。

以前から話しているように、現状は3Dなのに、土木図面は2Dで作っている時点で、仕事のロスが出ているものだと。
でも”3D図面ってどのようにとりあつけばよいの?”
と考えるところですが、ちょっと発想を変えてみると、案外 「今現場で使っている機材でできるんだ〜」ということに気づくはずです。

ちなみに先日オイラが仕事をしてきた現場。
image image

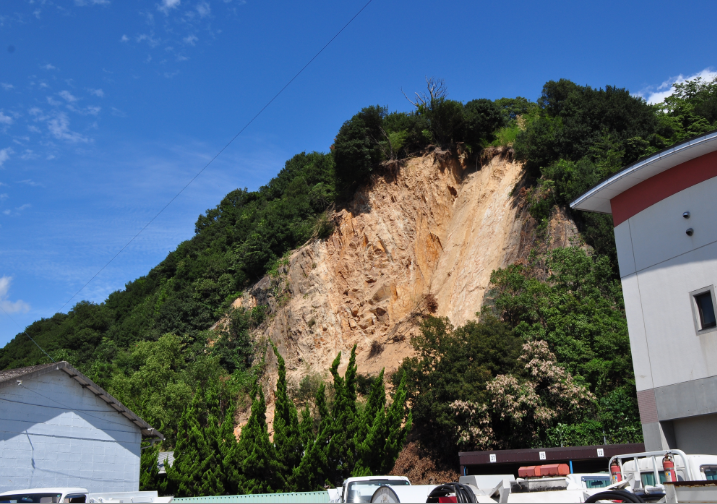

災害で山が大きく崩れた現場。土量が知りたいけど近づくことができない。
「こんなときに数千万円もする3Dスキャニング機器があれば〜」 と、思われますが、もし会社に”ノンプリズムTS”があれば少しずつですが計測することができます。
それを計測した点を2DのCADにXY座標でプロットして、断面を切りたい線を一本入れます。
その線に近い点を選び、その点間距離を調べて各点の高さで断面(横断)を書いていきます。
(作業工程を文字で書いても分かりにくいですね。さらっと読んでください)
AutoCADのLTは根本的に3DCADからできていますので、XYZでプロットすることができますよ。

10年前は建設会社に勤めていて、現場ではオイラも上記の方法で断面図を作ったりしていました。
でも最近は3DCADを手に入れたのでこの通り。

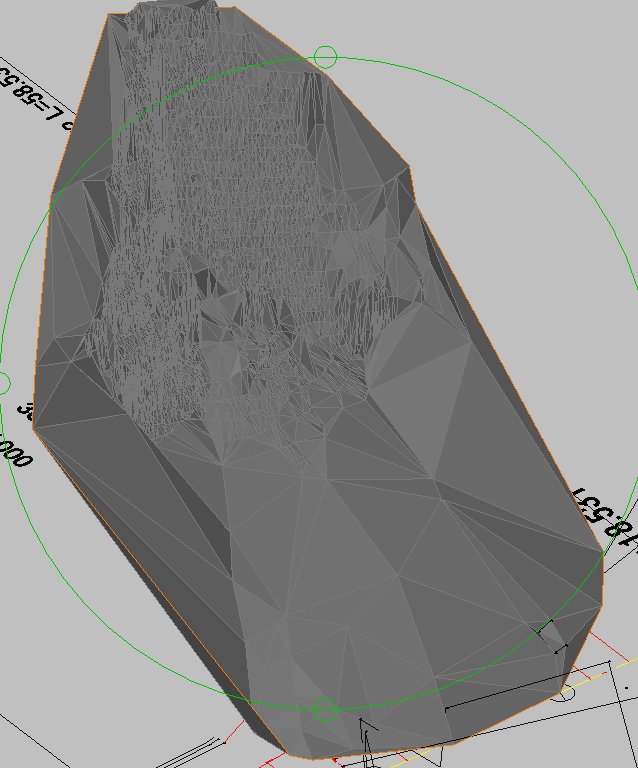

イメージ  image

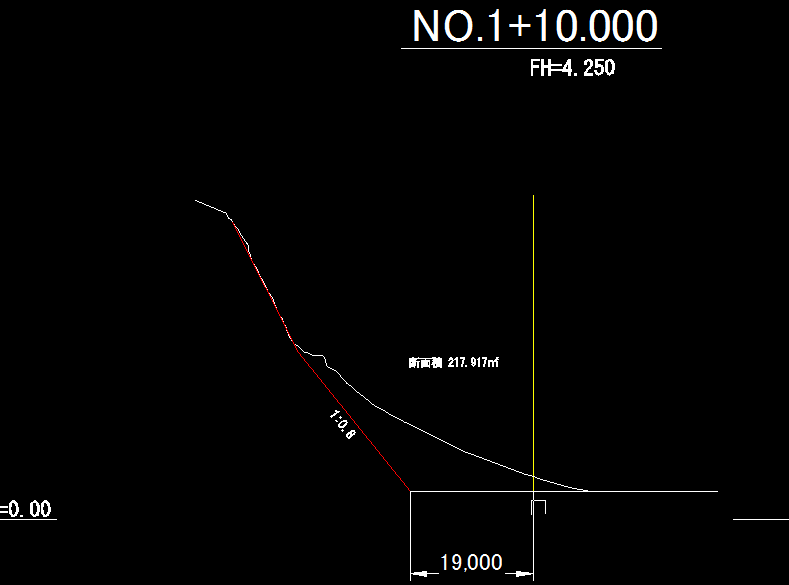

モデリングから断面を作ることができ好きな断面を作ることができるようになりました。

でもこの3D技術も10年以上前からあったのですが、使う人が少なかっただけなのですけど、土木現場にもTSの進化によりグーンと3Dを加速することになりそうです。

土木のCIM(Construction Information Modeling)がスタートしています。
オイラも本日は広島で講演会があるので参加してきます。
