前回はイレギュラーな地上型レーザースキャナーの活用ですが、今日は正統?な地上型レーザースキャナーの使い方を。(笑)


これは今年初めのころの仕事でしたが、仕事のお題は、

「交差点内の舗装オーバーレイの計画高をしてほしい」 でした。



現状として1つの道路は縦断勾配が大きく、もう一つは交差点内が一番低い縦断となっています。そのため交差点内の排水をどのように計画するかが大切でした。


今回の作業手順は、

1)地上型レーザースキャナーで現況地形の点群を取得

2)点群の不要なデータ ”ごみとり” + 交差点舗装部分のみの点群に
3)点群 → サーフェス(TIN)に変換

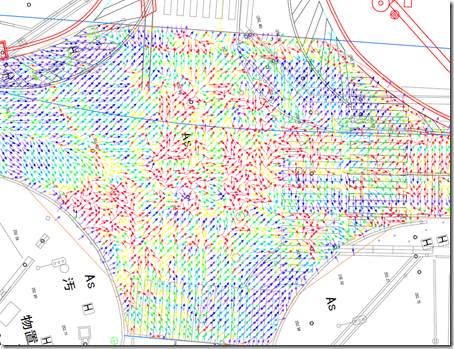

4)1cmピッチの等高線、水の流れを解析







5)2路線の縦断図を作成

6)2路線の片勾配を計画 (滑らかに変化させないと通過する車の揺れが大きくなる)

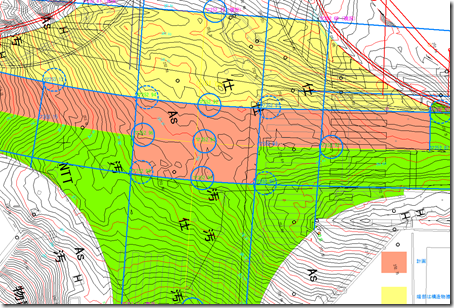

7)中央から路肩の排水溝への排水を計画 (等高線と水の流れで解析)






8)計画の決定

9)舗装厚、As数量の算出




10)サーフェスをタブレットPCに登録し、トータルステーションと連動

  (現場に平板ソフトとタブレットPCを貸出、舗装工事で使えるように設定)

      (どこを当たっても計画高さが表示できるように)

11)完成

という手順で行いました。

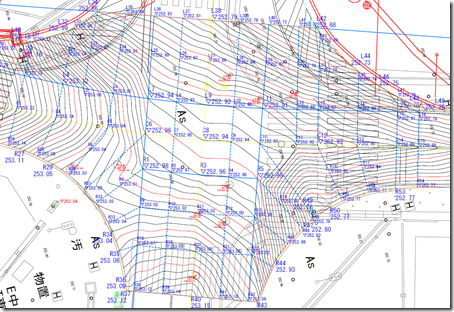

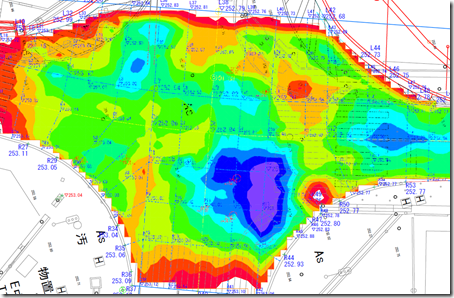

地上型レーザースキャナーを入れる前は、ひたすらトータルステーションのノンプリズム+秘密兵器(特許になるやつ)で路面を測り、こんな資料を作成していました。


このように資料を並べてみると・・・「オイラってこんな仕事をやっていたんだ」と過去のことはきれいに忘れてしまっていますね。(笑)
