Trimble X7

連休明け。「休んだ・・・」という感じは全くなかったのですけど、家のことをしているのも”気分の切り替え”ということで休んだのだなと感じます。

この連休は3年ぶりに　「人の行き来」　が、多くて、少しコロナが”一般化”になったんだなと感じることができました。”恐怖”　→　”注意をして”になり、新しい生活環境で前の賑わいが返ってくることを期待します。

さて、今週も最初からハードルの高いお仕事をやっております。

連休前に新しい機材がやってきました。

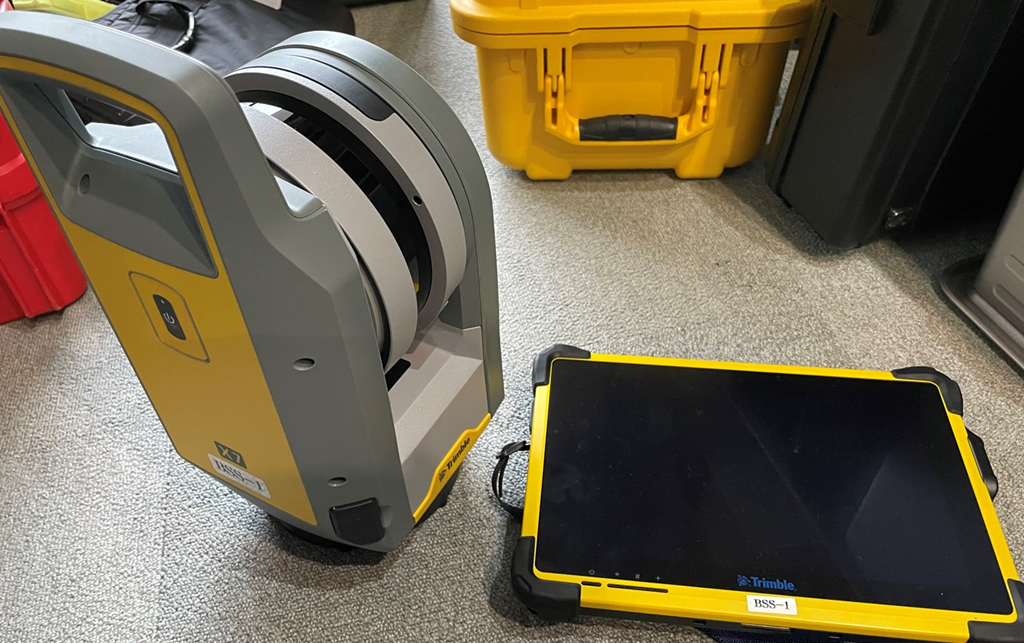

Trimble X7

地上型レーザースキャナーです。

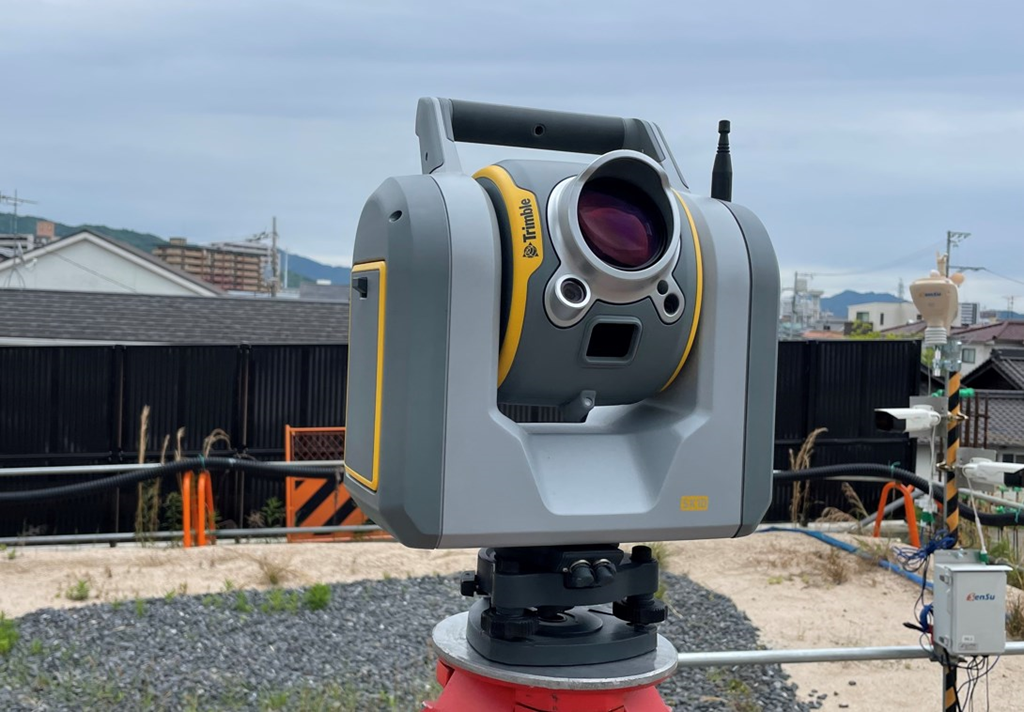

以前のは　Trimble SX10 。　どちらも一長一短ある機材ですけど、世の中が３Dの取扱いが増えてきましたので、追加導入しました。

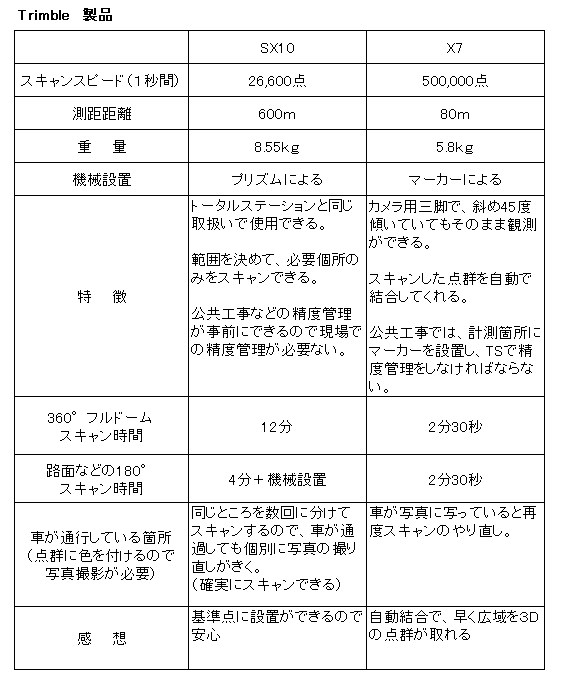

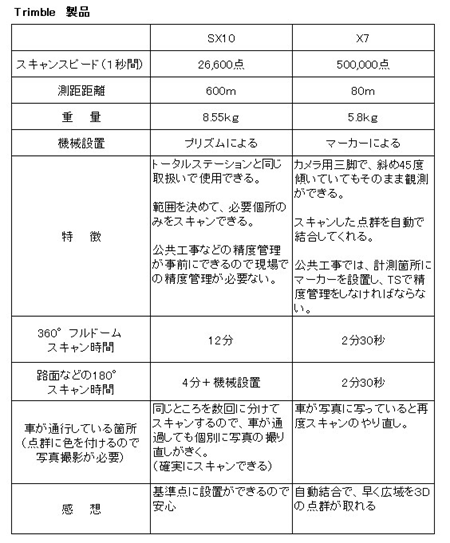

ちょっとこの２機種の違いを列記してみます。

他社のもいろいろと良いものはあるのですけど、トータルステーション（Trimble S7)と、どれも同じバッテリーが使えるというもの、選択のひとつでした。

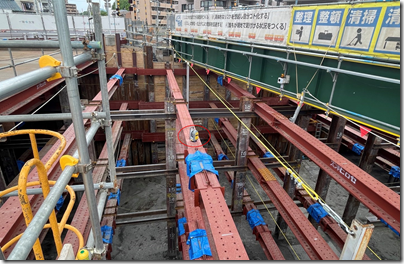

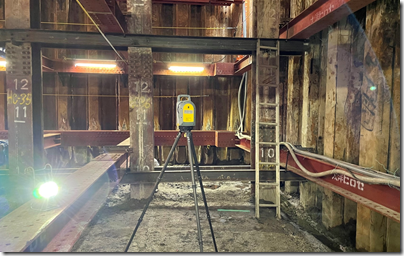

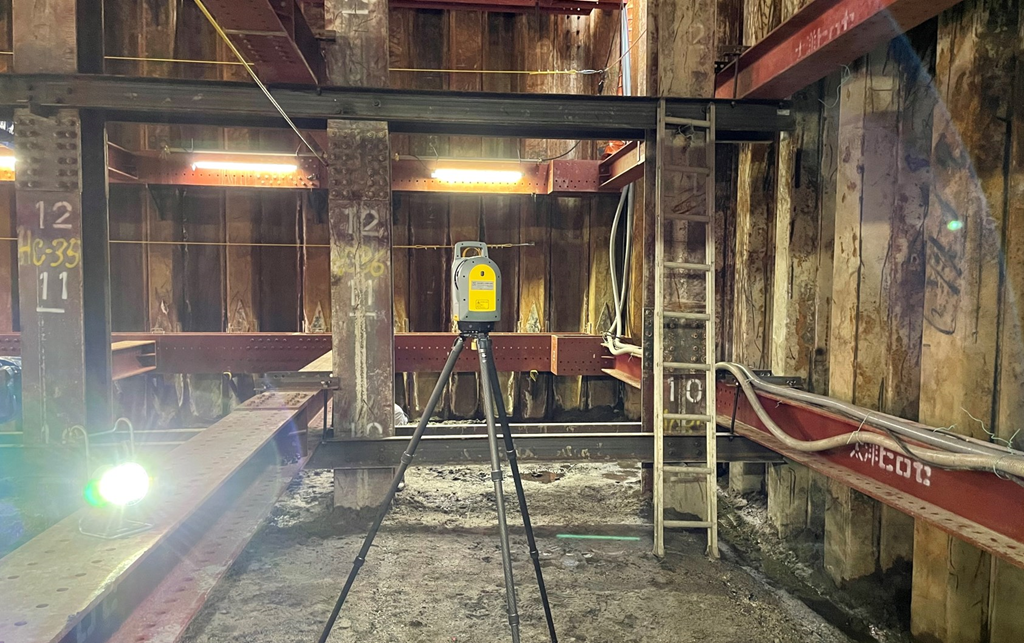

初めて使い始める現場で・・・１日に80か所ぐらい据え変えながらスキャンしてきました。

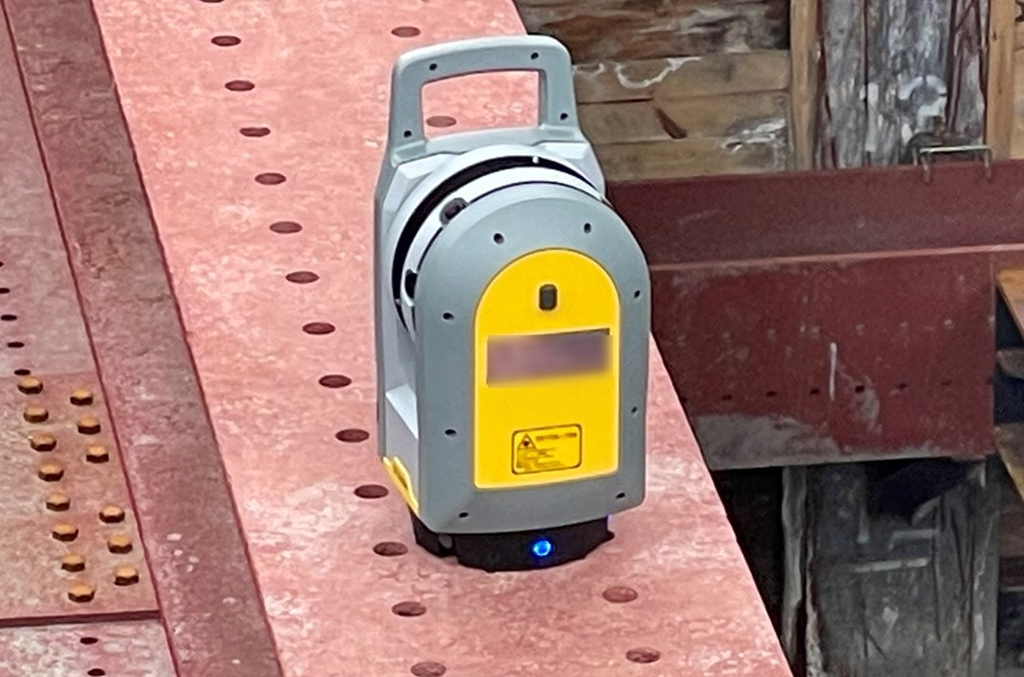

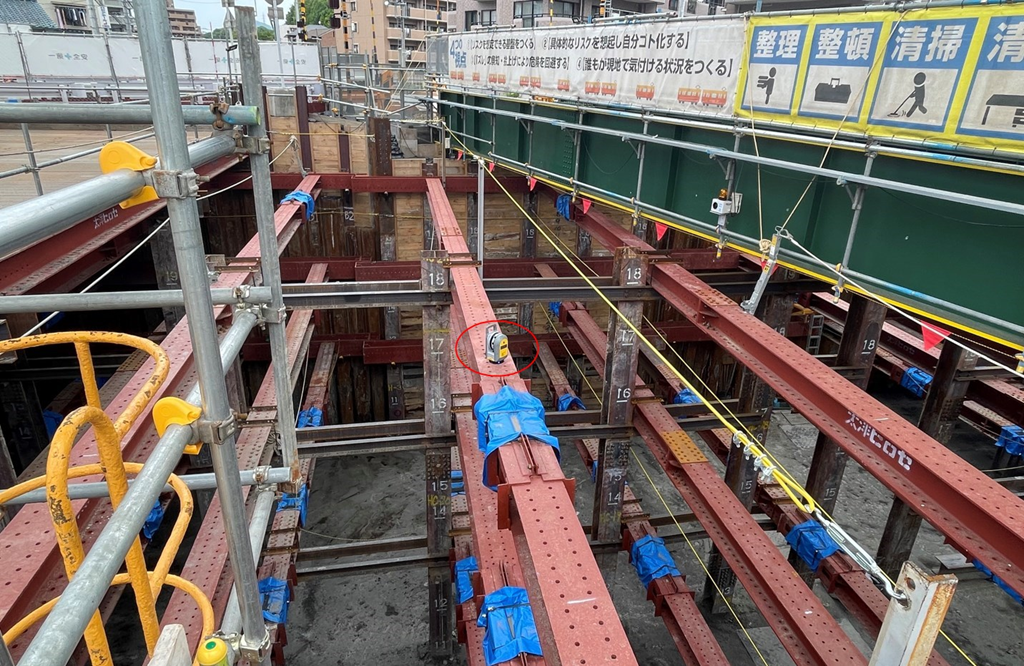

機械はは別タブレットから操作できるので、このように梁に置いて使うことも。

（優しく取り扱っています）

新たな測量を行っていきます。

Comments

[1. natsu]

もぐら様、変わらず精力的に新しいものに取り組んで居られるようで驚嘆しております。

間違っていたら恥ずかしいですが、今回の業務はICT構造物工に関係する案件で、従来のSX10を使用せずX7を導入したのは点群密度とスキャン時間の差が大きいからかと勝手に想像しています。（笑）

ネット上でX7の情報をネットで拾う限りでは、
　機械設置の際に整準が不要である事
　スキャン用のターゲットが不要である事
　スキャンデータを自動結合してくれる事
がとても有用に感じます。

ネット情報では分からなかったのですが、ターゲットが無いのにデータを自動結合するのはデータ内の特徴点を自動的に判断しているのでしょうか？

また、トータルステーション一体型と違い精密な後視観測をしない場合に座標系や標高をどうやって合わせているのでしょうか？

[2. もぐら]

〇natsuさま

X7を導入したのはnatsuさんの想像通りでございます。どちらの機種も一長一短があるのですが、素早く周辺を三次元化にしたいときと、公共工事のように報告書ありきの測量の際は精度と後処理が楽な方が良いのですよね。

今回の測量は”シミュレーション”の一環として、この後に３Dモデルが入って施工中の安全と”３Dで見えてくる手順”を考えるためのデータとなります。

座標付は、基準点にマーカーをおいておいてレーザーポインターで合わせて座標値と合わせて観測をする方法と、適当に観測してあとから点群内のマーカー中心を選択して座標値を合わせる方法があります。

X7を選んだ他なる理由があります。明日から別な現場で既設構造物を３D化にする仕事で”あやしい自作アイテム”を使いますのでまたブログで紹介します。(笑)
