先週は暑さの締めくくりに、アスファルト舗装が終わった後に路面の出来形管理ということで、地上型レーザースキャナー(TLS)で路面を計測して歩きました。(路面の暑さは尋常じゃない!)




路面の出来形管理というのは数mmの誤差を調べるものであり、計測する側も慎重になりますね。

そこでTLS観測とその後処理の注意事項を少々書いてみます。

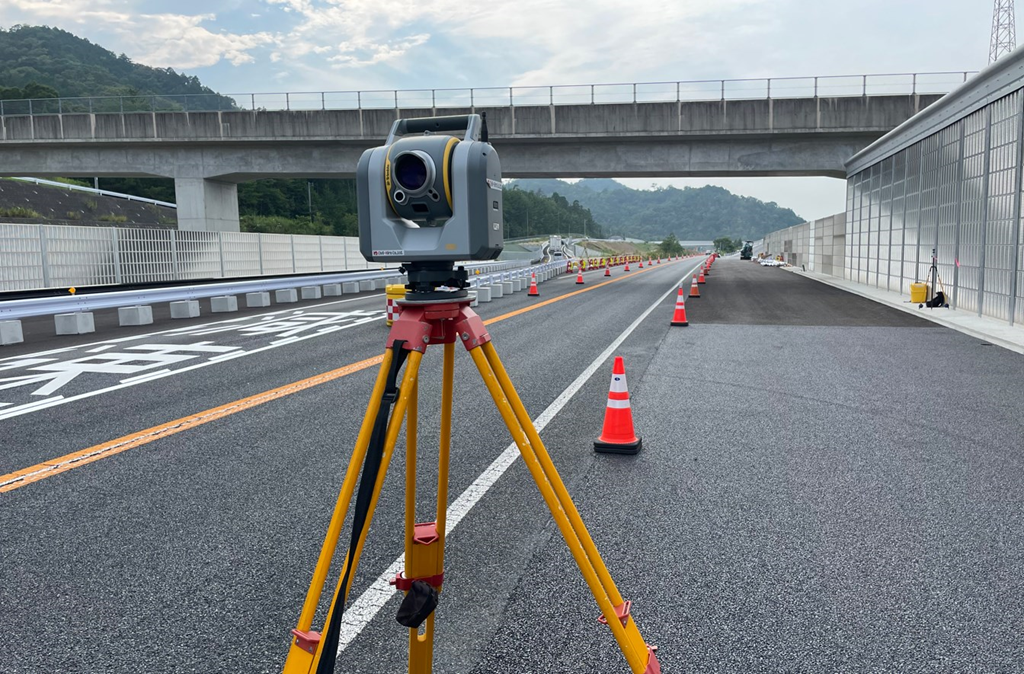

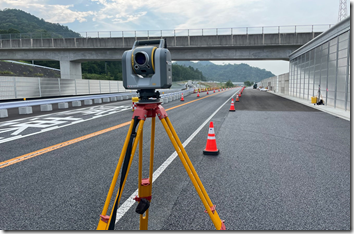

この写真に写っている機種は、ノンプリズム方式のタイプとなり、機械設置も360℃プリズムを使って通常のトータルステーションと同じ精度になるとされています。

測距距離も600mと遠くまで計測できます。しかし・・・・これが問題なのです。

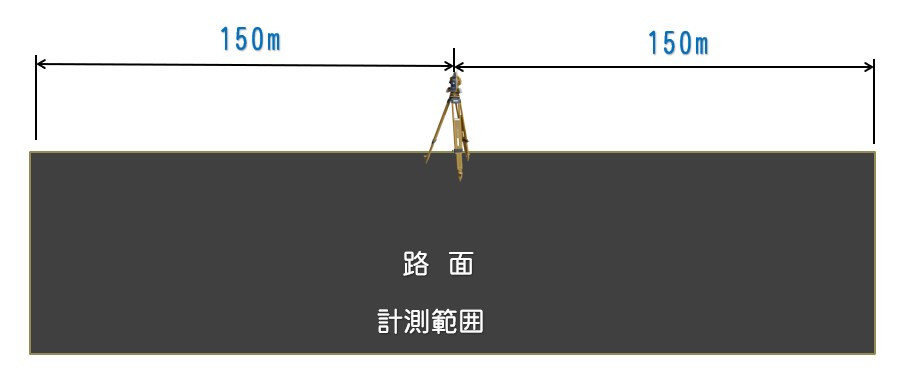

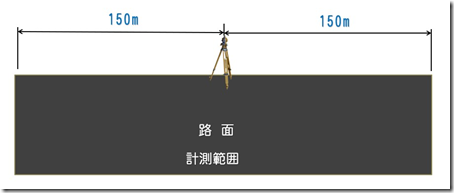

路面へのレーザーの入射角という問題もありますが、2級トータルステーション(TS)による出来形管理においても、TSから150mまでが計測してもよいという規定になっています。




しかしこの機械はどうしても600mぐらいの点を取得してしまうのです。

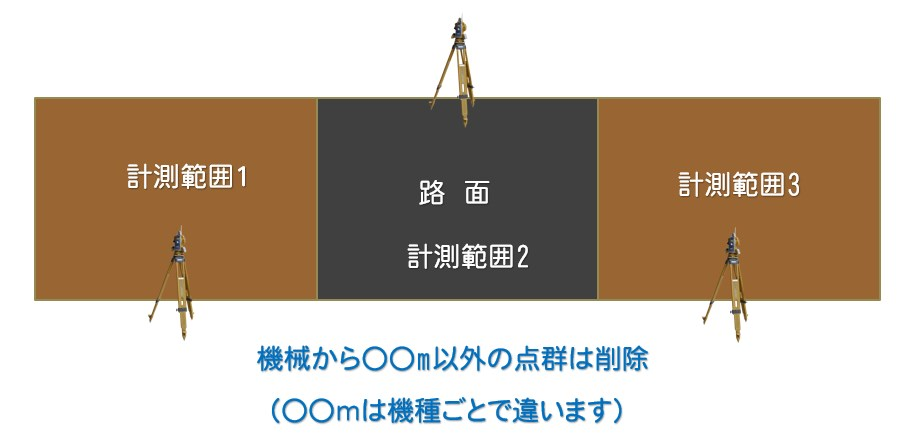

そこで点群処理できるソフトでTLSから一定の距離までのデータのみにしてやる必要があります。


実際0.01m2に1点という密度で計測していかなければならないのですけど、遠くから取得した点が混ざってしまうと、精度も落ちてしまいますので、このようなデータ処理が必要になります。



ソフトによっては自動でできるものもあります。ちなみにオイラは約25mごとにTLSを移動して観測していますので、30m以上の点群は削除するようにしています。


しかし・・・こんな出来形管理って必要?と思ってしまうオイラでございます。(苦笑)
