中学校での講和

　あつい。そんな時期に現場作業が多いものでして、本日も朝早く出てボロボロになって帰ってきました。

　そんなところに追い打ちをかけるように”空調服”が壊れて、このメーカーはネットでしか売っていないようで、通常の作業着で山・道を歩きまくっていますと・・・体から水分が垂れ流しになりまして・・・ボロボロになる方程式が出来上がっています。(苦笑)

そんな暑い中先週は、母校中学校で、”職業紹介講習？”ならぬものをやってきました。
（エアコンの無い体育館で）

最近高等学校入試において、面接が復活しまして、

「あなたは将来何の仕事をしますか？」

ならぬ質問があるようで、中学生時には将来の仕事を目指さないといけないような環境になっているそうです。

そこで、田舎で仕事をしているオイラに声がかかって、学生のころから今の仕事に至った経緯を、生徒に今後のアドバイスなどをしましてきました。

もちろん”土木への勧誘＋楽しさ”も話してきたつもりです。

しかし・・・40分という短さで話したいことをだいぶん集約してましたが、アウト！！

時間切れで、生徒からの質問コーナーが無くなってしまいました。

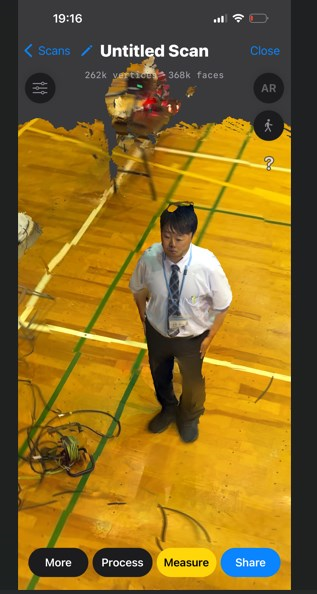

土木では定番の”iphone Proの３Dスキャナー”学校関係の人にはあまり知られていないようで、先生をモデルにしてスキャン模様をプロジェクターに映していますと・・・

「キモイ！　なに！」などと会場が騒がしくなり、出来た３Dモデルをくるくる回していると、作成を失敗して、先生の頭が”ハゲ”てしまい、妙に生徒にウケていました。(笑)

唯一質問の中に・・・

「大学時代たくさんアルバイトをしてこられたようですが、何が一番タメになりましたか」

という質問に一番長く続けた仕事名を答えますと・・・・

『会場からどよめき・・・』

実は大学4年間　”借金の取り立て”　をやっていたんですよね。サラ金ではなく通常のクレジット会社のを。（話術の勉強になりました）

生徒も聞いたことのないアルバイトだったので、変な反響があって、講演が終わった後、数人の子がそのアルバイトのことを聞きに来て第2弾の講和が始まっていました。(笑)

迷える子羊は土木業界へ引っ張ってきたいな・・・(笑)

ブロック割付図 計算方法

年度末に近づいたせいか、相談事や頼まれごとが多くなりだして、来週から２月中頃まで踏ん張らないといけない状態です。

その中の一つ

「ブロック積の工事で、道路のカーブ区間で、縦断も変化してブロック高も変化していて現場が出来ない・・・」という相談があり、その上

「いろいろとやったのですけど・・・、現場が止まってしまって・・・」などということで、急遽、施工割付図＋測量図面を作成しました。

区間はこの赤四角部分。

手順は下記のようにしました

　１）平面図より線形計算を行う

　２）TS出来形管理の基本設計データ作成ソフトで、線形を入力

　３）縦断情報を入力

　４）設計のブロック展開図から変化点を追加

　５）横断情報（道路天・ブロックの法長）を入力

まずはここまでは通常の基本設計データの作成と同じです。

次に、

　６）マシーンデータを作るところで、0.5ｍのＴＩＮを作成

　７）その情報をＣＳＶファイルに出力

　８）Ｅｘｃｅｌで開いて、点名を”標高”に変更する

　９）平面図にプロットする

　10）外カーブですので、根石部分が10ｍを超えないようにスパン割する

　　　外カーブですので、根石を少しずつ隙間を開けておかないと上で競ってくる

　　（ぶつかってくる）ので、ここはしっかりと計算します。

　　実際にＣＡＤで計算・計測してもよいのですけど、昔ながらの計算としまして、

　　　　≪ブロック１つの隙間計算≫

　　　　　天端ブロック部分の半径　：　30ｍ

　　　　　ブロック直高　　　　　　：　5ｍ

　　　　　ブロック勾配　　　　　　：　１：0.5

　　　　　天端石部　：　隅ブロック400mm+　基本400mm×21個＋隅ブロック　300mm

この条件から計算しますと

　　　　天端で延長　9100ｍｍ　となります。

　　　　では根石部では・・・

　　　　　1：0.5勾配で直高5ｍということは、半径2.5ｍ大きくなります。

　　　計算式は

　　　　 30：32.5　＝　9100：Ｘ　

　　　　　　　　Ｘ　＝　9858ｍｍ　　　となります。

　隅ブロックを入れて全部で23個あります。

　　　　そこで　9858　?　9100　＝　758　ｍｍ

　　　　　　　　758ｍｍ　/　22　＝34ｍｍ

　つまり１か所34ｍｍの隙間を開けて根石を据えていけば、天端石でぴったりとなる計算です。

そしてオイラの経験では、この計算に１スパンを30ｍｍ程度余裕＋天端石高さを２0ｍｍ余裕を作って計算します。

平面図に記載するとこんな感じに。

展開図にしますとこんな感じに。この平面図で基礎の位置出しなどを測量します。

展開図は直高で描く”正面図”にしておくと便利です。根石部の調整コンクリートの計算はこの正面図より算出します。

現在はよくわかりませんが、オイラがこの業界に入った際には、ブロック工事の場合、このような「ブロック割付図」を発注者に提出するのが当たり前だった気がします。

ブロック積工事はまだまだアナログ計算が必要ですね。

測量の効率化

今年の梅雨は・・・10日間。やっぱり無理があったのか？今週は雨が多い日が続きますね。

田んぼの稲も穂が出だしまして、水がたくさんいる時なので、農家さんとしては水がいるのですけど、日光も必要ですので来週ぐらいからはちゃんとした夏になってくれることを祈りましょう。

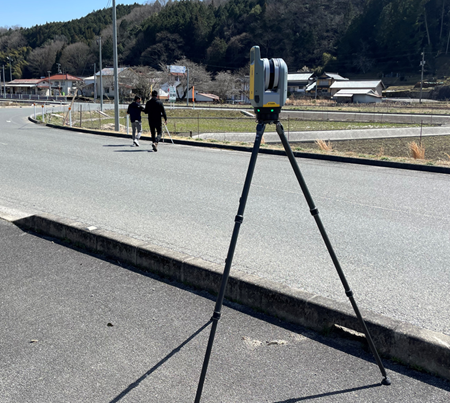

さて先週末は測量のお仕事をもらっている会社さんに、トータルステーションの自動追尾を使う練習を現場でしていました。

Topconの杭ナビですが、施工個所が狭いところでしたら比較的使いやすい測量機です。

新規で自動追尾を使い始められる建設会社さんに、講習をするのは２件目なのですけど、はじめは操作に戸惑いと360度プリズムをずっと追尾させながら移動することが、難しいようで、機械設置だけでも時間がかかっていたのですけど、半日練習されただけでとりあえず一人で測量ができる感じとなりました。

　

４月に教えた建設会社さんも時たま電話がかかってきていましたが、最近は全く相談がなくなりました。

先日も別な建設会社さんにトータルステーションの自動追尾を薦めてみましたが・・・

「以前使ってみたけど信用ができないから普通のトータルステーションで測りなおしました。それと・・・あまり便利と感じなかった」という言葉をもらいました。

オイラが察するところ観測するデータの作り方がいまいちだから便利だと感じないのだと思います。

今回も床掘や設計の高さを計算した平面図をオイラが作って、それを使って現場を施工してもらうようにしました。

平板ソフト（福井コンピューター製　TREND-FIELDを使用）

他社さんもそうですが、途中で図面が変更になると、今度はこれをもとにして図面変更を自分でされて次の測量をされています。

オイラがTSの自動追尾を導入して12年目になります。測距スピードが遅いながらレーザースキャナーもついていましたので、一人で測量をして歩いていました。

工事現場で計画通りに施工するためには、測量機は必須。現時点オイラが勧めるのはTSの自動追尾と平板ソフトを連携して工事を行うところですかね。

勉 強 会

今週は春めいてとても気持ちの良い日が続いていましたが、今朝は久々に雨が降りました。

実は消防団員として、春の乾いた空気は怖いのですよね。ちょくちょく田んぼの畔を野焼きされているのを見ると、いつ出動に呼ばれるのか？と。

そんな暖かい日に先週に続いて、今も寒い土地北海道からお仕事の話で、我が家に訪問してこられました。

オイラが仕事をしている内容や物理的な機材の話などで1.5日間話ができました。オイラはプチ自慢みたいなので好き勝手な話ばかりして充実していました。（笑）

岡山のお方も来られて、ドローンのカメラ設定やレーザースキャナーの使い方や特色など一緒にお話をしました。

やはり地域性があるので、この辺りでの仕事がそのまま北海道に使えるかというと難しいところもあり、そのあたりもお互いでできる仕事もあるのではと。測量や土木工事はどうしても”現地生産”なのですが、データの処理が早かったり、上手にしてもらえるところがあれば連携するというのも有りですね。なんせインターネットはつながっていますので。便利な世の中になったものです。（年寄の言葉になりましたが・・・）

先日ここで話をしたメンバーはみんな「工事現場に寄り添った方法の技術を提供する」という事で一致しており、話は同じ方向に向かうのでとても有意義な時間でした。

完成検査と次の工事が始まり出した3月末。国の方でルールはできて基準書などは出てきていますが、オイラ達がそれを現場でスムーズに運用＋有効に取り扱えるように技術を提供できるようにする会社。未踏の部分を始めることになりそうなので、まだまだ勉強しないと新しい土木部門にはいけそうにありません。（苦笑）

人へ伝える技術

人に思いを伝えるって・・・・難しいと感じる今日この頃です。

という見出しですが、3年前病気をして講師を断っていましたが、昨年終わりごろから少し初めまして、オイラがやっている技術を教えるということに問題点を考えることになっています。

会話って、1対１なので、オイラが相手が話している意味が分からなければ・・？？？？になっているので、表情でわかります。

でも、多人数の際にどれだけ相手にオイラが伝えたいことが分かるかになると、4/10人・・・など、100％にはなかなかならないものです。

というのも昨年教えた生徒？さんが今年も同じ講習に来られるということで、

『昨年のオイラの講習は失敗していたのか・・・」と気づくことに。

現場に行くと、昨年講習に来ていてくれた人からも

「もう少し一般的なことから教えて欲しい・・・」と。

最近現場で応用編の測量技術などを講習していますと・・・

「もう頭の中がパンクしまして・・・」とか

発注者さんに技術説明をしていると同席している人から・・・

「もぐらさん、バックホウのマシンデーターって普通分かってもらえないですよ！」

と、耳ささやきをしてもらい資料を持って説明しなおしました。

そんなこんなで、もう少し技術話しの手順を考えないとダメだな〜と思っている次第です。

建設会社に居た際には後輩に常時教えていたので、どうにかなったのですが、最近は時たま知らない人に話す機会が多いので、オイラが退化している感じでございます。

上司になると”経験話が・・・”これと同じことになりますのでご注意を！

現場の効率化に

あれよこれよという間に年度末が終わり、4月になりましたね。「新しい春」「再出発の春」というイメージですが、世界問題のおかげで、うきうきすることが全くできませんね。

こんなに広がってしまうと、”予防”だけでは無理なので、感染した際の治療薬と予防ワクチンの2種類が出来ないと鎮静化しない気がします。

とわいえ、建設業界はあまり変化なく仕事をしているところが多いのですが、現場で作業しているときはマスクはしていないのですが、対面打合をする際はマスクなど予防策をしております。

さてマシンコントロールや工事の測量データの作成が多くなり、現場を見て作成するのですが、ミスが許せないところなのでいつもヒヤヒヤで作成しているのが現状です。

昨日も現場で実践型の講習していましたが、やはり工事着手時に完成までの測量計算をきっちり作って、自動追尾・平板ソフトを使用して現場を測量をしていますと、

「機材とこのようなデータを使えばこんなに測量が便利になるのですか〜」

と職員の方は驚かれていましたね。

測量データを作って渡すだけでなく、そのデータを便利に使って測量をする方法を職員の方に教えておかないとダメですからね。これまでにも作ったデータを現場職員の方に教えることが出来なくて、便利さを体感してもらえなかったところもあります。（下請けで３Dデータを作成して、自分が現場に行けなかったところですけど）

そして３Dデータの活用に大切なのは、

「設計変更になった場合に、データの修正は現場の人ができること」

ですかね。

自分で自由に終始できるようにならないと、３Dデータの活用で便利さを感じることがすくないと思います。

昨日は夜遅くなっても、測量器端末とデータの変更方法をきっちりと現場職員の方に伝授できたと感じました。

さて、頼まれごとの”趣味のパソコンセットアップ”も2台溜まっていますが、どんどんやっていきましょう。（苦笑）

今年の土木は・・

4日より仕事を始められた人もいるでしょうが、長期年末年始をされている会社さんは、明日から仕事始めというところも多いでしょう。でも・・・土木屋さんで明日から・・・っていうところも少ないのでは？（笑）

オイラも「お正月の間にこの業務を・・・」というお仕事を頂きまして、家のことをしつつ12/31まで仕事をして1/2から本格的にやっていまして、1/4に納品しました。（苦笑）

今年の土木業界の予想は、仕事は昨年同様にありそうな予感ですが、いろんな会社さんを回っていますと「仕事環境を変化していこう」という思いが少しずつ見えてきていますね。

近代的が土木技術を使うこともありながら、土木技術者さんが

「何か良い方法は無いかな？」

と仕事を始める前に考えられる人が増えたと感じます。

オイラのところに電話を掛けられてくる人も増えたのですが、無人飛行機（ドローン）の活用などで多くの人が身近に最新技術で業務が楽にできるのでは？と思われるようになったのかもしれませんね。

そして土木の３次元化が進んできているのは確かですね。今は”高度技術”の分野ですが、これも土木では”一般化”になるのもあと数年だと思われます。

オイラも数年前からやってことなのですが、まずは日々の業務を楽にするところから。

１）同じ計算式を使っているときは、Excelをしっかりと勉強して複雑な計算式を作っておく。

２）自社でもっている機材を確実に使えるようにしておく。

３）最新機材を買うにしても、使う人がいなければただの品物。技術者を育てる。

４）アウトソーシングもですが、部下・会社などに仕事を分担して品質とコストを計算できる力を作る。

てな、思い付きで書きましたが、オイラもこのようなことを肝に銘じながら今年も技術進歩に取り組みたいと考えています。

修理のこだわり

今週開けは、夜勤に始まり、火曜日は昼寝しているとあっという間に日にちが経ってしまいますね。もう木曜日ですよ。　と、言いながら昨日も遠方に打合せを行いに出たのですが、

「どうせならあれこれ現場に行ってみよう」

と思って、あちこちに電話しては急に訪問もしてきました。

その中で昨日は、高さを測量する「レベル」の点検が１年を過ぎていたので、持ち込みで点検をしてもらってきました。

いつもは違う検査会社に出しているのですが、久々に昔から知っている検査会社にもっていきました。（持ち込んでその場で検査・点検をしてすぐに持って帰れるのがいいのです）

ここの検査される方は、マニアックな人でして、オイラと同じ匂いがする人なのです。（笑）

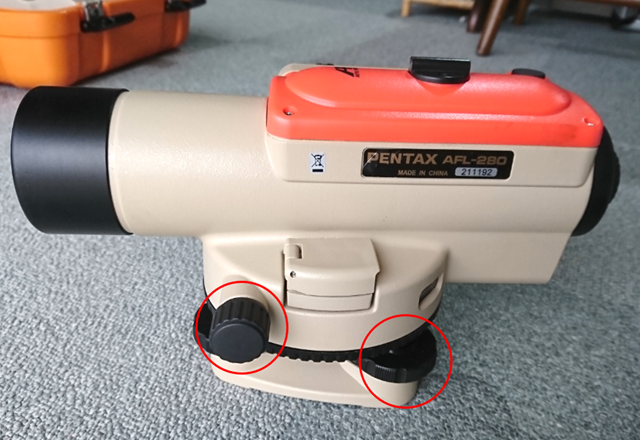

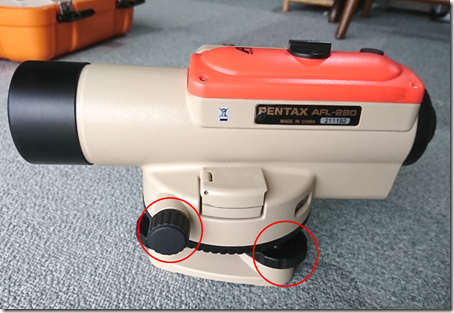

トータルステーションばかり使っているオイラのオートレベルは、年間３，４回しか活躍する機会がないので、10年たってもこのきれいさです。（笑）

しかし、今回の検査員の人は、測量器として納得のいかないところを見つけました。

それは・・・赤丸している”ネジ部分”。　使っていなくても乾燥とかで”グリス（油）”が劣化してネジが緩くなっているというところ。

「ほかの会社で1年前の点検をしているのに、この部分にグリスアップしてないとは・・・」

と、自分なりのこだわり点検修理をされており、自分なら絶対この部分も修理して返すのに・・といわれていました。

確かにこのネジ部分のグリスが切れていると、長く使うとネジの損傷や軽い力でも動いてしまうので、整備が必要ですね。

パソコン・車もですが使用機器を日々キチンをメンテナンスが出来ていないと、いくら人間が頑張っても仕事はできないものです。

道具を大事に使う　＝　いい仕事ができる　　　　ですね。

実施工程表は大切な資産

ここ最近暑いことは暑いのですが、気持ちの良い暑さが続いていますが、なんにせよ気温が高すぎるのは昔と大きく違っていますね。昔は30度を超える日は年に数回しかなかったのですが、今頃は連日・・・・。これじゃ人間の体にはよくないですね。

こんな訳なのか、お隣さんのお年寄りが先日突然亡くなられ、お隣住人として葬式で”責任者”となり、お客さんに「２日間失礼します・・・」といって休ませていただいていました。

ご近所さんでもいろいろな宗教・お寺があり何度も葬式をするのですが・・・手順をしっかりと覚えておくことはなかなかできませんね。

そのためここの集落では、毎回時系列の記録をノートに書いていくことになっていますので、葬式の前に過去の記録を読み返して行いました。

葬式のことを書きたかったわけではないのですが、土木工事においてもトンネルや橋梁・道路等いろんな”工種”があり、体験したことのある工事は比較的同じ手順で仕事をすることが出来ますが、特殊な工種など来ると以前会社で経験した人が、きちんと手順を残しておいてくれることがそこの会社の資産になるものだと以前から思っていました。

実施工程表などはまさに工事を時系列に書き残したものなのですが、バーチャート式では何のことかわからなくなりますので、”ネットワーク式工程表もどき”を使って残すことが大切だと思います。（オイラはバーチャート式ネットワークと呼んでいますが・・・）


実際は手書きで施工数量も書いて管理していましたので、経験の少ない若手技術者にとっては仕事を進めていくにあたり、とても参考になるものでした。

現場代理人だったころのオイラも新しい工事を始める時は、以前の実施工程表を見ながら新しい計画を作っていたものです。

工事が終わって工事書類をそのまま残すのでは意味がないので、次の機会に読み返したくなるようなデータベースつくりをやっておくことが、会社の資産を増やすこともなるでしょうね。（前の会社ではやっていましたが・・・活用されていたかは？？です：笑)

個別会社での技術講習会

昨日は丸1日建設会社に訪問して社内技術講習会をやっていました。

この会社ではこれで２回目なのですが、前回の講習で公共工事においてお金や仕事の方法に役立ったと評価をいただき、新しく社員さんが増えたということで追加講習でした。

雑談交じりで社員の心得や、赤字にならない現場管理方法などを話をしたのですが、もっとわかりやすくきっちり教えるには・・・最低１週間は必要ですね。ネットワーク工程表を作ってそこから予算書を作る方法。オイラ独自かもしれませんが現場代理人だった時代に、オイラはこんな原価管理にたどり着いていました。

昼からは最近工事を受注されてた現場に行ってみて、新しい技術が使えないものか？確認してみました。現場は土砂崩れの災害現場で発注時点で施工手順は考えてない現場でした。まずは重機が現場にたどり着けに現場で、業者の技術力が試される感じですね。

そこで３Ｄスキャンや３ＤＣＡＤの活用で、不確定な要素を取り除くことが出来ると思いましたので、他現場の活用データで説明をしましますと、少し興味を持ってもらえましたね。

この会社は数年前から若い世代の経営者になられたので、やる気のある会社に変わってきました。今回の新社員さんも

「仕事が少ない中で、このような社員教育にお金をかけてくれる会社ってなかなか無いですよ・・」と喜んでおられましたね。

昼ごはんの時もずっと話をしていましたので・・・夕方にはちょっとのどが枯れ気味でした。(笑)

新人研修会

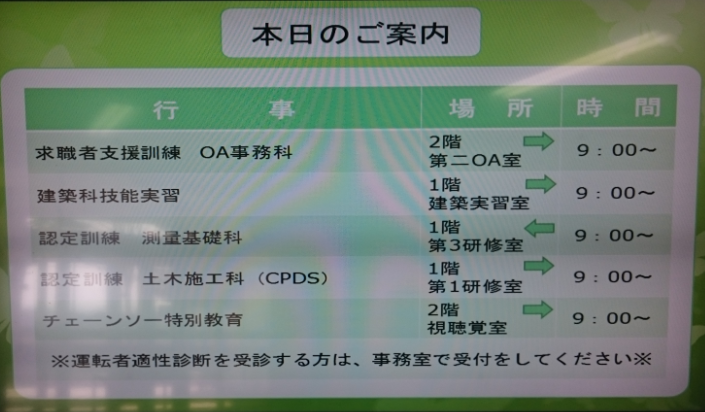

今年も北海道の名寄市（なよろし）の上川北部地域人材開発センターでの、３日間の講習に呼んでいただき行ってきました。
北海道って広いですわ。千歳空港から名寄市まで列車・車で移動したわけなのですが、北海道地図でいうと中央部分ぐらいなのですが、広島から福岡に行く距離なのですよね。

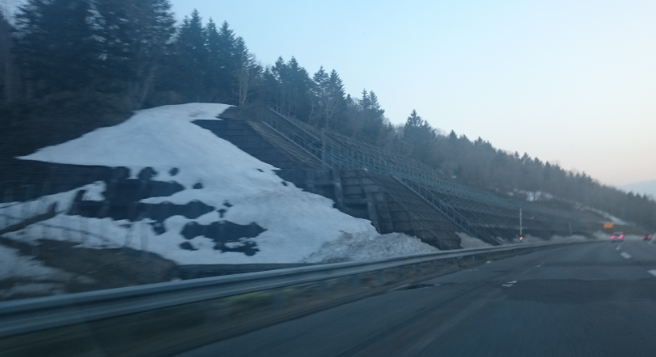

山、道路脇には、まだまだ雪が残っていましたね。 極寒の北海道には未だに行ったことがないので真冬の北海道はテレビで見ただけです。（その方が良いかな：笑)

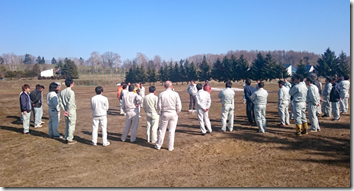

今年も土木新入社員に３日間で、測量の基礎を行ってきました。

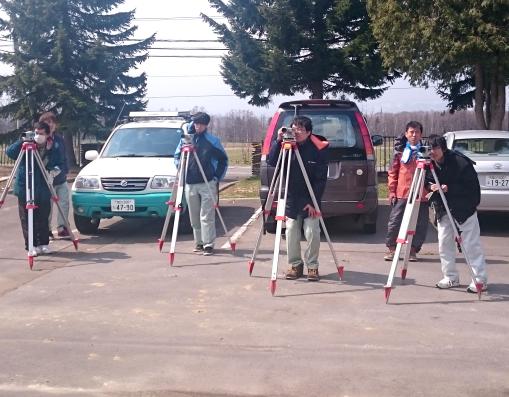

水準測量・トラバー測量など。ほぼ全員が測量機を使ったことのない人。どうもオイラは専門用語を当たり前のように話をしてしまうため、新人さんには「？？？」のところが多くなったようで、もっと”０”から教える勉強が必要でしたね。
測量機（トータルステーション）は、現地で２台レンタルしまして、オイラは一晩でその使い方をマスターしなければならないのですが・・・・難しい。オイラが持っている機種と大きく違い、苦労しました。そして1台が故障しており、本来予定していた講習方法ができなくて緊急に測量データの作り替えなどでドタバタとしてしまいました。
しかし天候には恵まれ、風は強いけど何とか３日間予定していた講習はできました。
せっかくですので、測量の未来性の話で、マシンコントロールやガイダンスのデータの作成方法や測量と３Dの関連を見てもらいました。

さて今年はもう一人広島から講師がおり、2時間ほどこの講習を。

ドロ〜ン（無人航空機）

そう、旬な話ですが、ちょうどこの講習が始まる前に、「官邸ドローン事件」が発覚し、みんな興味津々。

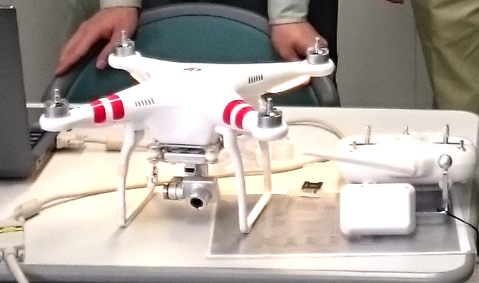

これは別CPDS講習と合同でドローンの飛行体験。土木の仕事として「これは使える！」と感じられた人が講習が終わっても、質問や相談が来ていましたね。

広島に変える飛行機が夕方6時なので、この方に室蘭方面の観光に連れて行っていただきました。
登別温泉の硫黄くさい温泉に入ったのはよいのですが・・・・飛行機の中で異臭をまき散らしていました。(笑)

おかたづけ

昨日強行して1つの仕事を終え、書類が散乱してミステリーゾーンが数か所有り、

「書類の下に仕事あり」の可能性があったので、本日午前中は事務所整理をしていました。

掃除はそれなりにしているのですが、書類の整理は・・・今年初めの頃が山積みになっていました。

最近は現場の資料はデータでもらうので、”印刷物＝自分で印刷”がほとんどであり業務が終わると捨てても良いものが多いですね。

事務所もですが、パソコンのデータが散乱している現場は、何かと仕事も出来ていない感じです。
先日訪問した会社では、打合テーブルの上にも書類の山。オイラがパソコンをたたくスペースを自ら作って仕事開始。 案の定、「工事書類が分からない」、「このデータが分からない・・・」など探すだけで1時間は費やしたかもしれませんね。そのため１日居ても仕事の成果は少なかったですね。

いつも書いていますが、物・データ探しを1日に10分すると・・・

10分 × 6日(１週間） ＝ １時間

1時間 × 4週（1か月） ＝ 4時間

４時間 × 12カ月 ＝ 48時間

48時間 ÷ 8時間 ＝ 6日

６日 × 2万円（日当） ＝ 12万円

と、いうことで 片付けが出来ない ＝ 生産性が上がらない と、みなされるでしょう。

では片付けが出来ない人間になるのか？ やはり家庭環境課と。
で、我が家の子を見てみると・・・・・片付けが出来ていない。

つまり・・・親が悪いのか？（苦笑）

特記仕様書

今週は内業をメインでやっており、納品が遅れていた仕事をやっています。

その中で発注時の図面・数量・工事条件などの照査をやりましたが、発注の特記仕様書。工事の行う際のルール説明と言いますか通常のルールにこの工事にだけ追加されるルールが書かれているものがあります。 オイラが現場監督をしていた時とは大きく変わっているのは分かりますが、最近時代に応じた言葉も交じっていました。

その中で「若手技術者・新卒者の雇用について」という項目が入っていました。競争入札時に提案されていたので特記に書かれたものかもしれませんが、若手・新卒者を就職に迎えるとしっかりと書いてあるのは珍しいですね。（オイラだけか？）
しかし、現場に行っても４０歳過ぎの人が多くて、20歳代がほとんど見当たりませんね。実は若い子を入れるのは良いのですが、やはり１，２人では仲間意識が少なくなり会社を去ることが多いので、同年代を数人募集する方がよいでしょうね。

ある会社は「どっちにしても途中退社してしまうから多め多めで新人を入れるんだ！」と自分の会社に魅力が無いことを大声で行っている人もいましたね。（笑）

このほかに「地域外からの労働者確保に要する間接費の設計変更について」。

ある工種での労働者の確保が難しくなっていますので、少しは役所で考慮してやろうという文句ですが、書類を作って審査を通す時点で職員の単価（残業）が上がってしまいそうです。（笑）

平成元年頃の「バブル時代」でも同じ現象で”人材がいない””人材単価が高い”などで、赤字を生む現場が多かったですね。少しその時代にダブってしまう感じとなってしまいました。

ともあれ、はたして「オレは土木人になってやる！」という若手が何人いるか？ 反対に「私は・・・」と女の子の方が土木を目指す人が多くなってきたりして。（笑）

現場密度試験

先日知り合いの建設会社の社長より
「もぐらさん、現場密度試験の試験方法や計算方法を若いものに教えてやってほしい」と連絡があり現場に出かけてきました。

数ヶ月前に一度電話があり準備するものを聞かれていました。
まずは試験機材を借りてもらっておくように。それと「標準砂」と呼ばれる砂をこの際１袋買っておいてくださいと。
その準備が終わり、現場の試験時期が来ましたので行ってきました。



まずは標準砂の質量の計測から。砂の袋ごとに違いますのできちんと計測を。
そしてロトの容量計測と、試験を進めていきました。

計測したデータをどのように計算するかを手計算方法を教えて、オイラはExcelで計算式を作っていますのでipadでそのチェックを（笑）。

しかしここで問題が発生。試験をして結果を見てみるととんでもない数値になり再度試験をおこないました。しかし・・・同じ数値が。
それは通常路床などでの数値は90％以上という規格ですが、100％近い数値が発生。ここまでの数値はあまり出ることが無いので試験ミスかと思っていましたが、話を聞くと「ここはダンプなどが走り、埋戻をしても沈下して、また土を埋め戻していましたので、非常に締め固めができています。」と代理人さんが説明してくれました。

ホッと胸をなでおろすこととなってしまいましたが、非常に良い結果なのでOKです。

しかし土木技術者でこのような試験などを知っている人が何人いるのだろうとちょっと考えてしまいました。というのも外注試験をしている建設会社では若手に教える手段がなくなっている土壌になっているということです。
土木学校などに行って教わるか、通常は上司の人に聞くしかなのですよね。

ちょこっとした若手育成のお手伝いをしてまいりました。

土木丁張りの設置方法（岩盤）

土木工事には丁張りはつきもの。いかに早く丁張りを設置できるか。現地と設計の相違が有るかを
確認する大事な業務です。
丁張りとは構造物なのを作る際に、重機などで掘削する位置や角度を示すものや、構造物の位置・高さ
を表示する際に作るものです。
通常木杭を地面に打ち付けて木製板で高さ、位置などを表記します。
しかし杭を打つところが土とは限らないのです。岩盤掘削をしているところに、丁張りを設置するには・・・
いろんな方法が有ります。
その１ ブレーカーなどのノミを地面に打ち付けて、穴をあけて杭を打ち込む。（軟岩程度）

その２ 鉄ピンを岩盤亀裂に打ちこみ杭を取り付ける。（亀裂のおい岩盤）

その３ 土のうを２〜３段重ねにしてそこへ木杭を打ち付ける（岩盤・コンクリート部分）

その４ 電動ドリル・削岩機等と使って穴をあけて（軟岩・硬岩）
その５ 単管などで土台を組み、丁張りを設置する

法面工事などで使う鉄ピン（L=400ぐらい）を岩盤亀裂にハンマーでたたきこむ。
その際亀裂を探がし、軽めに叩いておき、ピンが入るようになって強くたたく。
木杭を添えて鉄筋結束線で縛る。
こんなので大丈夫？と思われますが意外とがっちり止まります。

作業が早い順に並べていますが、オイラも現場に応じていますが”その２”が比較的
多い設置方法ですね。

なんでこの時期にこんな記事を・・・と思われますが、先日炎天下の中一人で50本弱丁張りを
設置していまして、ヘロヘロ君になってしまった報告でございました。（笑）
