3Dモデルの作成

年度末が近づいていますが、ぼちぼちと完成検査を迎える現場が増えてきました。

先週も１件終わりまして、機材の貸し出しをしている現場から機材が返ってきました。

BIM/CIM現場で、オイラは使用方法や機材、データ作成を提供していました。

掘削・床掘のマシーンデータも作成していましたので、全体でみるとこんな形になります。

その中のカラフルな部分だけにしますと、

でもこれを見ただけでは何のことかわからないと思います。

拡大してみますと・・・

　　　

地中に打ち込むアンカーボルトの３Dモデルです。

長さによって色を変えていますが、このモデル、緯度経度と打ち込み角度などはきっちりと作られていまして、ARシステムで見ると打ち込みか所に表示されます。

実はARだけでなくもっと高度なBIM/CIMで使うことを想定していたのですけど、発注者との協議で取りやめになりまして、ARや現場管理のみでこのデータを使用されていたようです。

アンカーの施工は約650本。施工は道路部分なので直線とクロソイドカーブが入っている箇所となり、精密にこのモデルを作るのは結構苦労しました。

３Dモデルを作られている人はお分かりになるかもしれませんが、１つのモデルを作成しても曲線部などで複写するのは至難の業なんですよね。

ということでオイラはAutoCADのマクロをExcelで作成してものモデルを作成しました。

基本情報を入力するところ。

そして右側には・・・　　計算式まみれ。

アンカーの長さ・角度・向きを天端と先端の計算式を作りました。

ついでにモルタル注入したモデルや、アンカー番号、アンカー長も記載できるようにしました。

Excelでは角度計算（SIN、COS、TAN）は簡単にはできないので、すべて”ラジアン”に換算して計算します。

しかし今後同じ仕事が来るとは限らないので、このExcel計算書はこれで”おさらば”になりそうです。

無駄ではないけど、またつまらぬものを作ってしまいました。(苦笑)

建設ITガイド2021

先週末から仕事や家のことなどいろんなことがありまして（良いことですよ）今週は・・・眠い。　いや仕事は普通にしていますが、どれも　ホッと　してしまい安堵で眠い状態です。

仕事では実験的なことをやっていたのですが、成功し、予想以上に　”いける！！”という成果が出ましたが、またの機会で紹介します。

さて、今年も『建設ITガイド2021』が発売されましたね。　BIM/CIMが始まって8年が経ちましたが、ソフトなどが充実して、現場でもいろいろと活用されるようになりました。

活用事例やこれから始める人へのアドバイスなども載っていました。８年前にはまだまだソフトウェアや、役所の３Dの意識も少なく、現場での活用も　”勝手にどうぞ”　的なものでしたが、最近は発注者も活用に関しての理解があり、業者としてもBIM/CIMを始めて、業務の改善をされるのも良い時期だと思います。

昨日も現場の人との会話で・・・

「もう50歳を過ぎてるから・・・無理だろうな〜」

という話をされていましたが、　

「まだ５０歳でしょ、これから何年土木をやるのです。３Dも本格的に現場で使われるようになって、５年も経っていないんです」

てなことで、いつまでたっても勉強をする気持ちを持っていれば現場での活用はできるようになるものと思っています。

話はそれましたが、こんな記事もありました。

『デジタル写真管理基準』の変更。

電子納品は始まって、いち早く始まった”デジタル写真の納品”

今後「JPEG」ファイルだけでなく写真に「レイヤ機能」つけたものが始まります。

例えば鉄筋に色つきの磁石を取り付けて撮影していましたが、撮影した後にPC上でマークを付けて明記することができるようになります。

ということは・・・現場での鉄筋の写真撮影が早く簡素化になるということです。

土木技術者さんが記事を書いていますので”かゆいところに手が届く”内容になっています。(笑)

昔は大きな本屋さんを探していましたが、ネットで買うのが早い時代になりました。でも地域の本屋さんを活用しないといけないという時期にもなりました。

やはりネットで断片的な知識を入れるより、本をもって全体的な新しい技術を見ることは大切ですね。

BIM/CIM

先週からずっと走り回って、今朝は久々に机について机についています。なんかホッとした気分ですが、納期に追われていることには変わりはないのですけどもね。（苦笑）

今週中はCIMの講演会があり、広島市内に行っていました。CIMだの,i-Constructionだの、建設業では”ひそか？”な盛り上がりがありますが、まだまだ試行段階なわけで、どんな方向に進むかオイラも知っておかないといけないので、納期に追われるものの1日講習を聞いてきました。

CIMとは調査設計段階から3次元モデルを導入し、施工・維持管理の各段階での3次元モデルに連携・発展させることで、一連の建設生産システムの業務効率化や高度化を目指した取り組みです。

また、この取り組みとしてBIMは建築、CIMは土木と分けてあったのですが、建築はそのままBIMと呼び、土木はBIM/CIMと呼ぶように変わるとのことです。（どっちでもいいのですけどもね）

ソフトメーカーやコンサルタント会社の取り組みの事例など聞いていましたが、国交省の方の話の中で、今現在（検討中）の話では

　１、契約図書　　３DモデルPDF

　２、付属ファイルとして　IFCファイル　オリジナルファイル

そう、このあたりをしっかりとしてきちんと土木施工に使えるフォーマットを考えてもらいたいのですが、まだまだ？？？の状態なのでこれから変わっていくことでしょう。（9月初めにBIM/CIM推進委員会が設置されたばかりなので）

3次元化が進む中で、図面を3次元化することのメリットとは何か？をきちんとしておかないといけませんね。図面を3次元化にするのが目的ではなく、”便利で楽になる”ことが重要ですので。”施工が安くできる”は、オイラは別物だと思っています。携帯電話と同じく以前より通信費は多くかかるもののその分得られるものはたくさんありますので、図面の3次元化もそっちになるのではないかと思っています。

で、お仕事の話はこれで終わり。その日は東京・大阪から知り合いが来られていたので、裏話をしに飲みに出たのですが・・・・”カープがセリーグ優勝”を決めてくれました。

もう、道路はお祭り騒ぎでした。

　

　　

あっちこっちでお酒のふるまい。

　

通路や交差点内は”ハイタッチの嵐”。

おいしい優勝でした。（笑）

レーザースキャナー

秋の３連休。土木的には気候が良いこの連休は「休みたいけど、仕事も進めたい」という葛藤のある時期だと思います。（笑）

オイラは所要がありまして、休んでいるといいまうか、地域行事と家庭のことをやっていました。

先週は転々と仕事に出かけておりまして、レーザースキャナーの現場を２つやってきました。

　※本日は専門的かつマニアックな話になりますので失礼します。

　

　　

レーザースキャナー？って大げさな呼び方ですが、オイラは８年前から「測量器のおまけ」的なものを持っていまして現場に応じて使っていました。

以前はトプコンのトータルステーションに1秒間に２０点ほどとれるレーザースキャナーを使っていました。色は取れませんが、XYZを計ることが出来ますので、災害や採石場の裸地を計測するときに使っていました。

そして今回は夏に新しく導入したニコントリンブルのトータルステーションを使用してみました。６月にTSを買ったのにこのスキャナー機能は10月中旬にTSのソフトがバージョンアップしてやっと使えるようになりました。（ニコントリンブル・反則です）

そこでこの2つのスキャナーの違いを３DCADで使用した感想を一つ。

下記の写真は以前のトプコンTSのデータです。

左側にTSを置いていまして、円弧を描くようにスキャンしていきます。機械より遠くは間隔が広くて機機械に近くなると間隔が小さくなる使用です。そして間隔が大きく開いているところは車が通過してデータが取れなかったところ。

そしてニコントリンブルは遠くも近くも同じ間隔でスキャンしてくれます。なので、おかしな”点”を見つけるの簡単ですね。

ちなみに本物？レーザースキャナー（1秒間に30000点以上取れる）ではこんなデータに。

そしてドローンなどからの写真から点群を起こしてXYZにした場合はこんな形になります。

で、本日の要点は

「地形をスキャナーする時間と、後処理（３Dデーター解析）をして、成果にするにはどれが一番早いか？」

レーザースキャナーを使うにあたり一番困るのが、「不要なデータを消去する」。

車の通過や人影、木・草など地形とは関係ないものは削除しないと本来の地形とは言えないのです。

今回オイラは”大きな面”をスキャナーして、端っこ（不要物のある所）はプリズムを持って通常の測量をします。

成果（お客さんがどんなデータを欲しいか）によって最適な機器を選択するまたは、機器を適正に設定することが一番大切だってことです。

さて、今週はこのデータを解析していきましょう。（ほとんど遊び感覚ですけど：笑）

2017建設ITガイド

今年も発行されました『建設ITガイド」。

建設業の新しい技術の実情を教えてくれる本としてオイラは認識しています。

今年は昨年発表された「i-construction」の、実情と実証実験などの報告内容が載っております。

この1年で”ドローン”の進化も大きく、ファームウエア（基本のソフト）を入れ替えると以前の機体が新しい機種に近づくことにもなり、良くなっていますね。

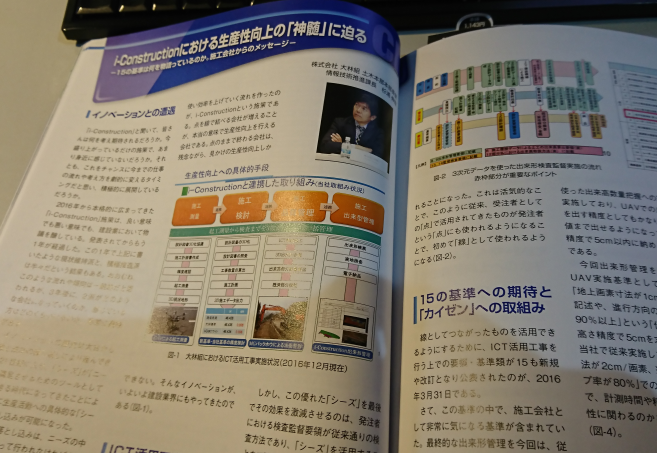

このページなんか面白いですね。今のドローンでどのように飛ばすとi-con規定に合うようになるのか。
精度を１cmを2cmに変えることで、飛行時間とパソコンでの解析時間が約10倍も違うことなど、簡単には実験できない内容も載っていましたね。（惜しげもなく・・笑）

オイラは直接工事現場を管理することがないので、限られたところでしかi-conを試すことができないのですが、これから先にお金をかけてi-conを行われる建設会社さんには、ためになるものになる本だと思います。

昨年も数現場i-con、CIM,情報化施工などの現場への直接指導・講習をしましたが、誰もが効率が上がったことを体験してもらえました。

もちろその技術を自社のものにして初めて”コストダウン”に持っていけるのですが、学校教育ではここまで教えてくれないので、独自の勉強や会社主体での勉強をお勧めします。

こちらで売っています。
Book けんせつPlaza

建設ITガイドが2008年から発売されて、今年で9年目ですかね。

最初のころはipadやタブレットの話がちらほら出ていましたが、今ではタブレットは通常ものとなっています。

さて、時代の流れに・・・オイラはどこまでついてゆけるのか？（苦笑）

2016 建設ＩＴガイド

今日から春ですね〜。　といっても体感はまだまだ冬ですね。

でも昔よりは温かい日が多い冬になっているとおもいます。

毎年この立春になりますと、ある本が発売になります。

「建設ＩＴガイド」その年その年の建設行の注目内容がかかれています。今年は昨年に続いてＣＩＭ、ＢＩＭの記事が多いのですが、「大きな現場にはこの機材を。小さな現場には機材が有利」、など実践しての結果や感想が多いですね。それとＣＩＭってどのように活用すればよいの？と思われている人は他社がどのように活用されているかがわかります。

数人のお知合いの記事も何ページか。活躍されていますね〜。

この本は積算資料・土木施工単価などの本を出されている“経済調査会“出版です。

下記のところで買うことができます。

Book けんせつPlaza

発行箇所は違いますが、昔はＣＡＤ＆ＣＧという本で最新のＣＡＤや建設情報が手に入っていましたが、今はネットが主流なのか本ありませんね。ある意味貴重な本ですね。

重機操作のデータを作る

今週はあれこれしていますともう週末になってしまいました。

今週もいろいろと動きましたが、大物物件の電子納品を完了させたので、ホッとしている朝ですが、宿題はまだ数個あるので今月中に片付けたいと思考中。


（納品はＤＶＤ42枚にも）

週中には、次なる仕事も考えて、ある講習会に参加してきました。ニコン・Trimble の講習会ですがブルドーザーやバックホウをコントロールするマシンコントロール・マシンガイダンス技術の３Ｄデータを作る講習でした。

オイラは2年前からこの手のデータを作成していますが、今回はＧＰＳデータの補足、補正の方法も1日かけて習ってきました。まあ、「３Ｄデータを作ってください」という仕事が来ないとこの技術を使うことはないのですが、便利なものは機器が高くても普及するもの。オイラはそう睨んでいます。

当日ちょっとした疑問というか意見の食い違いが。 メーカの人と話をした際にこの３Ｄのデータを作るとき掘削・盛土に関して平面座標と高さの関係がよくわかっていないこと。

これまでの現場での現状を説明してもピンと来てもらえなかったことですね。つまり現場で丁張りをかけれる人でないとこの３Ｄデータを作成した際にミスをやりかねないかなと思いました。もちろん土木人でない人もツボをしっかりと押さえておけば問題ないのですが重機の動き・土質を知ってくことも重要ですね。

さてシルバーウィークとやらが近づいていますが、自宅警備隊になる感じですね。

御礼の報告

昨日はうれしい報告が２つもあり、「こりゃ頑張らないと」と気合をいただきました。

2つとも会社・現場をサポートさせていただいている所からなのですが、”サポートの成果がきちんと出ました”報告でした。

１つは公共工事のコスト・工程を実際の新規現場へ行き工事の進め方を１日かけて会社上層部の人や現場の人へ講習した結果、これまではできなかった利益アップができたと。そしてみんなやる気になって仕事ができだしたという報告。

やはり同じ公共工事をしても、これまでは”請け負け”でしかなかったところをきちんと協議して正当な対価をもらってくる方法ですと、現場の人も元気になるでしょうね。

そしてもう一つはＣＩＭ（Construction Information Modeling）技術の一部である３Ｄ図面を工事着手前に現場で導入して、現場の照査を行ったところ、当初設計が大きく不具合があることが判明し、発注者・施工会社ともＣＩＭの偉大さを痛感したという報告。

ここは林道工事なのであるが、渓谷並の現場を工事するにあたり道路半径が小さく20mピッチの横断で設計しては不具合が大きくなっていました。

そこでオイラは伐採が進むと同時に山を計測し３Ｄ化して、計画を３Ｄにして入力。それを１ｍピッチに横断を作って解析したものでした。 従来の横断測量するよりもはるかに計測も短時間ですることが出来るとともに、精度も上がり業務の簡素化もできています。そしてなによりこのデータを使ってバックホウのＭＧ（マシーンガイダンス）の元データにも使えるのですから現場での丁張も不要となるのです。（使ってならですけど）

オイラは現場の３Ｄ化は10年前からやっていますが、やっと現場での活用が増えだしワクワクですね。

この２つの技術は大きく違いますが、基本は「工事現場を楽しく楽にしよう」。

実は自分が一番楽しんでいたりして・・・(笑)

2015建設ＩＴガイド

今年も『建設ＩＴガイド』が発売される季節となりました。 オイラの手元にも今年の建設ＩＴガイドが届きました。

昨年から３次元で設計・施工を行う建築のＢＩＭ・土木のＣＩＭの話が多くなっていますね。

「3次元はハードルが高い・・・」と思われがちですが、今回の記事では無料で持っているパソコンで始められている現場の紹介や、最先端の話なども盛り込まれています。

現場に向き合った仕事の仕方もありますが、新しい技術も頭に入れながら仕事をしていますと、ちょっと違う視点で現場が見えてくるようになるでしょう。

オイラもアウトソーシング的な仕事をしていますが、今のＣＩＭ・ＢＩＭの知恵をもって仕事をやっていると楽しい現場になるかなと思っています。というもののオイラは初めて３ＤＣＡＤを手に入れたのは15年前。初めて買ったPC-98にVecterWorksを入れて使っていましたが、測量でも３Ｄを使って便利に仕事ができていましたので、３Ｄの過渡期になっている現在に勉強しておくと長い目で土木が面白いものとなるでしょう。

３Ｄといえばハードルが高いですが、測量でいえばＸ座標、Ｙ座標、Ｚ座標（高さ）をＣＡＤに取り込めばそれでスタートできるものです。たぶんみなさんいつもやっていることかもしれませんね。

この本は積算資料・土木施工単価などの本を出されている“経済調査会“出版。

ここで買えますよ。
BookけんせつPlaza  建設ITガイド 1,234円

３Ｄデータの活用

もう秋じゃないの？という天気になってしまいましたが、早くも8月が過ぎて行きました。
ぼーっとして８月が過ぎたわけじゃないのですけど、お仕事の方はありがたいことに忙しく走り回らせていただいています。


最近導入した新しい３Ｄソフトを使っていますが、”使い切る”ことにはとてもハードルが高いと感じています。オイラも基本部分だけしか使えていませんが、このたびとても便利であると痛感しました。

ＣＩＭ（Construction Information Modeling）という土木では３Ｄデータを取り扱う技術を進めていますが、その中に３ＤＣＡＤなどを使って生産性を上げる取り組みがあります。
しかしなにもかも３Ｄで取り扱うわけではなく、”住み分け”をきちんとできれば生産性が上がるでしょうね。

完成を予想させる３Ｄ図面などが一般的ですが、オイラは見た目はどうであれ、”構造物を作る３Ｄ”の方に注目しています。
今国土交通省での工事では掘削・盛土において”ＴＳを用いた出来形管理”というものがありますが、これをやると”３Ｄデータが作れる”と思いがちですが、実質この基準で３Ｄを作ろうと思うと無理があります。結果的にコスト増しになるでしょう。

今回現場の設計変更する現場があり、現況を図るところから３Ｄで計画し、３Ｄから平面図・横断図を作成。それをＴＳを用いた出来形管理にに反映させ、３ＤをそのままＭＧ（マシンガイダンス）のデータに変換するととてもスムーズに仕事が流れます。


国のある仕様書には「ＴＳ出来形管理→３Ｄに」という書き方がありますが、その言葉は「３Ｄ計画→ＴＳ出来形管理」変わるのが筋だと思っています。

CIM

昨日は久々にＣＡＤのセミナーに参加してきました。
お題はＣＩＭ （Construction Information Modeling）。
建築で言うとＢＩＭ（Building Information Modeling)ですが、建築分野・建設分野の区分けで名前が変わっていますが、どちらも

「コンピュータ上に作成した3次元の形状情報 に加え、室等の名称や仕上げ、材料・部材の仕様・性能、コスト情報等、建物の属性情報を併せもつ建物情報モデル（ＢＩＭモデル） を構築すること」
が目的となっています。

世界的にはＢＩＭしか存在しないのですが、日本ではこの2つの言葉で区分けがしてあります。

このたびはＡｕｔｏｄｅｓｋ社の製品を見せてもらいました。


オイラも以前からこの手のソフトを6年前から使って仕事をしていましたが、最近は３Ｄという言葉に慣れているのか、時たまこの手の仕事が来るようになりました。
でも、何かと操作方法が複雑でして、時たまこのソフトを使うと？？？？？マークが頭の中を回ってきます。

しかしオイラが持っている部分は大きく変化していませんでしたが、それに付随する関連・連携ソフトが出て進化していますね。（ほしい・・・：笑)
昨日は”Autodesk Infrastructure Design Suite”の話でしたが”プロジェクトの素案を作る時などに使うソフト”とありましたが、オイラは施工に使いたいのでmm単位まで合わせたいですね。

３Ｄプリンター・３ＤＣＡＤと昨年から急に話が進化が進んでいますので、時代についていくには脳のしわを増やさないとついていけませんわ。(笑)

CIMが始まりますね

最近土木・建築には３D（３次元）CADの進化が加速しているように感じています。
ここ年々かで３Dの話は上がってきていましたが、いまひとつ進化・活用が少なかったかと思われます。
その３D化にも活用としては色々とあるかもしれませんが、大きく分けて２種類かと。

１、モデリングをして図面（絵）を作り、完成イメージを調べるため

２、３Dデータを使用して資材など数量を算出するため

かと思われます。
どちらも一昔は難しいものと思われていましたが、最近はCADの進化やフリーソフトでだれでも高価なCADを手に入れることができるようになり、３D化が加速していますね。

以前から話しているように、現状は３Dなのに、土木図面は２Dで作っている時点で、仕事のロスが出ているものだと。
でも”３D図面ってどのようにとりあつけばよいの？”
と考えるところですが、ちょっと発想を変えてみると、案外 「今現場で使っている機材でできるんだ〜」ということに気づくはずです。

ちなみに先日オイラが仕事をしてきた現場。

災害で山が大きく崩れた現場。土量が知りたいけど近づくことができない。
「こんなときに数千万円もする3Dスキャニング機器があれば〜」 と、思われますが、もし会社に”ノンプリズムTS”があれば少しずつですが計測することができます。
それを計測した点を２DのCADにXY座標でプロットして、断面を切りたい線を一本入れます。
その線に近い点を選び、その点間距離を調べて各点の高さで断面（横断）を書いていきます。
（作業工程を文字で書いても分かりにくいですね。さらっと読んでください）
AutoCADのLTは根本的に３DCADからできていますので、XYZでプロットすることができますよ。

10年前は建設会社に勤めていて、現場ではオイラも上記の方法で断面図を作ったりしていました。
でも最近は３DCADを手に入れたのでこの通り。


モデリングから断面を作ることができ好きな断面を作ることができるようになりました。

でもこの３D技術も10年以上前からあったのですが、使う人が少なかっただけなのですけど、土木現場にもTSの進化によりグーンと３Dを加速することになりそうです。

土木のCIM（Construction Information Modeling）がスタートしています。
オイラも本日は広島で講演会があるので参加してきます。
