あれこれ集中して仕事をしていますと・・・事務所が散乱しています。(苦笑)

『仕事効率よくするには、まずは身の回りの整理』

というのが自分の方針なんですけども、だめですね。現場でも昼休憩に入る前にはいったん機材を一か所にまとめるか収納するか。1回1回片付ければ事務所とていつもきれいであるはずなんですよね。

 それができていないということは・・・・節分で邪気を追い払えていなかったということですね。(笑)


さて、バックホウのマシンコントロール(MC)のデータを納品したところから、”無事終わりましたよ”という連絡が数か所からやってきていまして、ほっとする瞬間でもあります。

丁張かけもそうなんですが、きちんと正規通りに掘削・盛土が出来たかは終わってみないと結果が出ないものです。

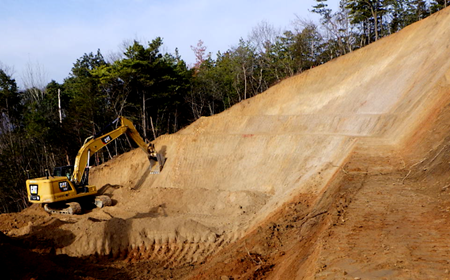

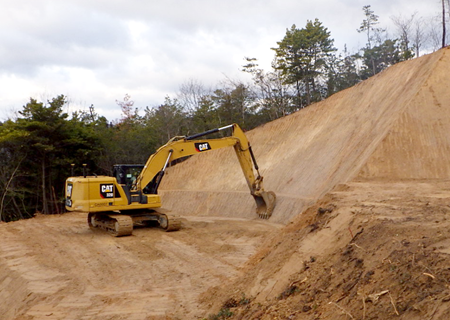

先日1月にデータを納品した現場から完成した写真を送ってくださいました。image




image image

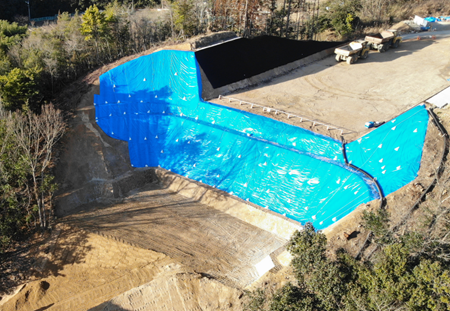

橋台の床掘ですが、複雑な形状となった掘削なのですが、正味3500m3ぐらいだったと思いますが1週間で完成されたそうです。土木現場をやった方はこの数値で施工が早いかと感じていただけるかと思います。

まずマシーンコントロールでないと、丁張の嵐ですよね。現場監督も2名でされていると聞いています。

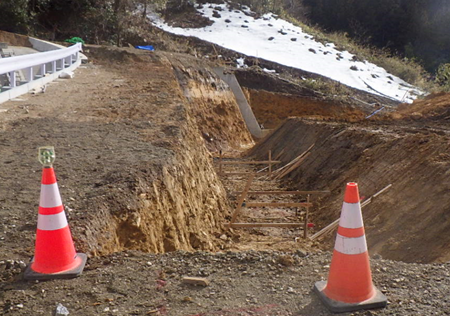

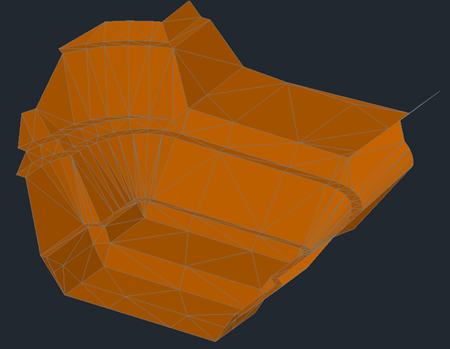

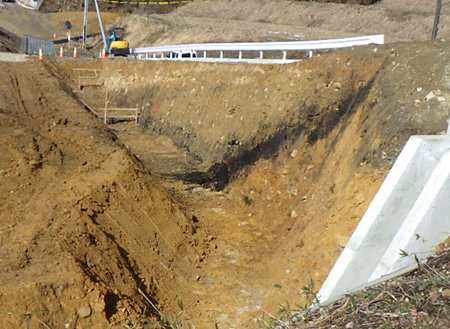

次に延長300mぐらいの道路改良の現場ですが、段々になっているブロックの床掘も作ってみました。







よく見る工事なのですが、大型土工だけでなくトータル的にMCバックホウを使用してみるという現場の意向。こんな施工方法が少しずつ建設業界に浸透していくのでしょうね。


まだまだコストがかかるものですが、機械代も少しづつでは下がってきて、3Dデータを作るソフトも良くなりつつなります。今後発注者より3Dデータが貸与されるか?まだ明確になっていませんが確実に現場には3Dを使い人員が少なくても作業ができている傾向にあります。


さてさて、オイラがいつまで新しいことについて行けるか。チャレンジですな。(苦笑)

マシンガイダンスの3Dデータ作成

先週はあれこれ溜まっていた内業を片付けて行っていました。

それなりに仕事は進んだものの、難関のお仕事が今なお進行中になっています。

ちょいと「愚痴兼このような事が起こっていますよ」という投稿です。


最近バックホウやグレーダなどをGPSや自動追尾でコントロール・ガイダンスを行うシステムが出ています。それを使うにはもちろんそれ専用の機械や機器の設定が必要になりますが、それをどのように動かすかという”3Dのモデリングデータ”が必要となってくるわけです。


それが作れるというソフトは”TSを用いた出来形管理”が作れるソフトで出来ますということになっていますが・・・・まず完全なデータを作るには難しいでしょうね。オイラも何現場を作っていますが、不整合や、完全に作るには大変な労力が必要になってきます。
設計横断図から元データを作成する”TSを用いた出来形管理”ソフト。

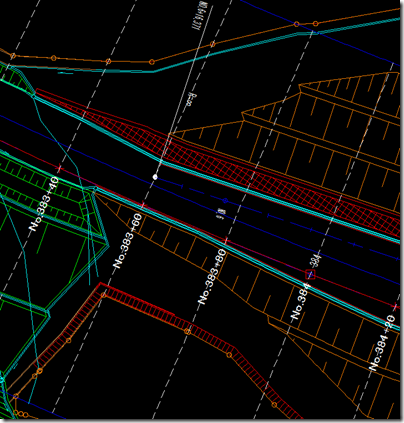

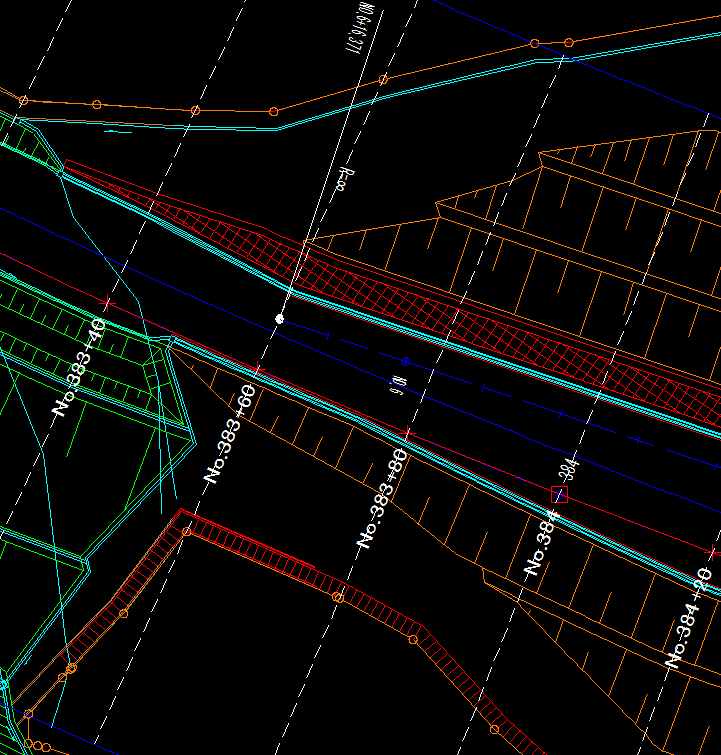

通常設計横断データは、通常20mピッチ(上の絵で白の破線部分)のみ横断図があります。

この現場でバックホウのマシンガイダンス(MG)を使って工事をすることになるとこの20mピッチの横断図のみでは丁張無しで施工することができません。

それは変化点での横断図が欠損しているからです。

ちなみにこの100m区間で3Dデータを作成しようとすると、あと何断面あればよいのでしょうか?

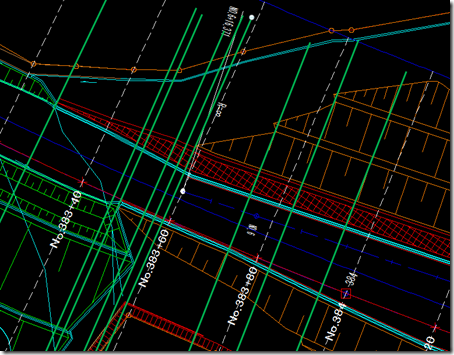

緑色線で描いた箇所が断面変化がある為、横断図が必要となります。

となると大変な労力が必要となってくるわけなんですよ。今まではバックホウのオペレータさんが丁張を睨んでこの部分解読していましたが機械はそんな”ファジー”な部分は考えてくれませんのでね。(笑)


そして最大の問題は”路線が数本あると、個別にデータを作り現場のバックホウでは、路線ごとにデータを切り替えていく必要があるのです。

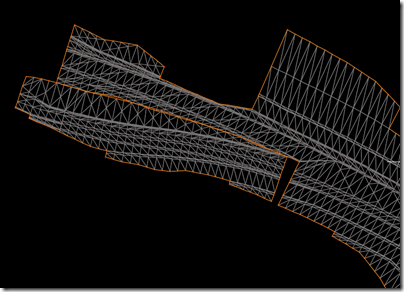

ちなみにオレンジの線で囲まれて2つありますが、これがそれぞれの路線で作られたデータ。

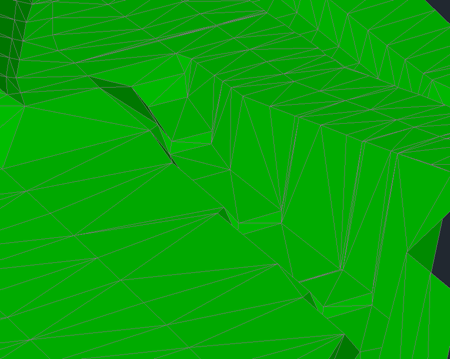

しかし下記のように空白の部分や重複している箇所があるのです。

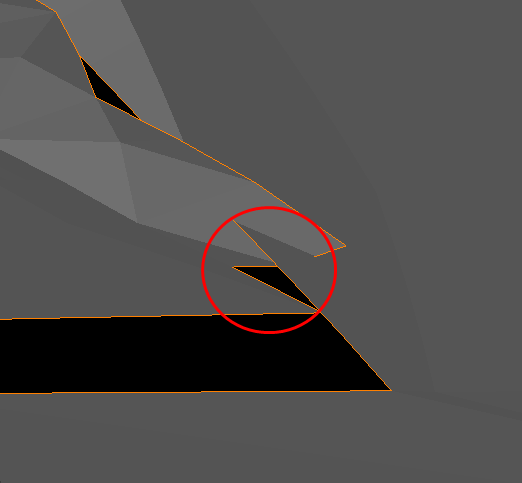

空白の部分は基本的にバックホウは切土・盛土の指示はしてくれません。そして重複箇所。

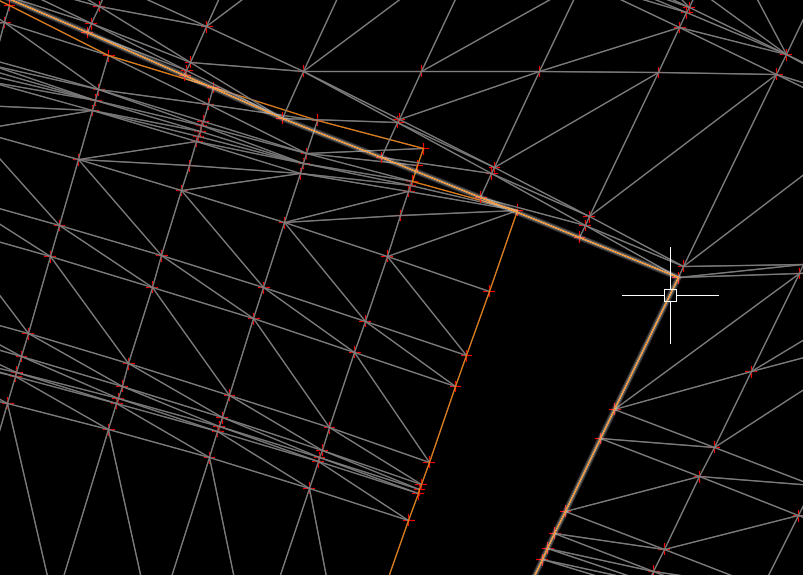

そして重複箇所。2つの路線の整合が取れていないとデータは作れません。

と、本日言いたかったことは、2Dで使うために部分ごとに作ってある横断図では3Dを作るのは難しい。(出来ないとは言いません)
でもあっさりと元データを3Dで作成して、2Dで見るために横断図を作る流れの方が理想的ですよね。そしてその3Dデータは、施工会社へ渡されれば・・・なんとMGのデータは発注者より貸与してもらえるようになります。でも必ず施工業者もチェックをしなければならないので”TSを用いた出来形管理”などで現場をチェックする必要があります。


以上はオイラの持論であって、正解ということではありません。これからソフト開発や発注者の意向などでどのように変わるか分かりませんが3Dデータの運用が必要となる時となりました。
